LK-AMPD-S Mîkropêla Berfirehkirî ya InGaAs Fotodetector
- Leza Bilind, Berfirehiya Berfireh
- Bias-T ve girêdayî ye
- O/E Hybrid Integrated
- Qezenciya Bilind, Dengê Kêm, Berfireh
- Hermetîkî, Girêdana SMA
- Hêza tarî ya kêm, rêjeya sînyala-bi-dengê ya bilind.
- Faktora Forma Piçûk.
Description Product
LK-AMPD-S hîbrîdek fotodîodek InGaAs û amplifikatorek kêm-deng e, ku ji bo bersivek optîkî ya berfireh ji 1000 heta 1650nm hatî çêkirin û 15 dB RF-ê peyda dike. Ew performansa bilez a bi bandên 12GHz û 18GHz peyda dike, û ji hêla dabînkerek +5V ve tê hêz kirin.
Ev modul bi fîbera yek-mode ya standard 9/125μm re hevaheng e û xwedan girêdanek SMA-ya bi hevberek impedansê ya 50 ohm e.
LK-AMPD-S ji bo parastina jîngehê bi hermetîkî vegirtî ye û xwedan sêwiranek sivik e, bi giraniya wê ji 23 gram kêmtir e. Ew bi Rêvebiriya Sînordarkirina Madeyên Xeterdar (RoHS) 2.0 re lihevhatî ye, domdariya jîngehê û pabendbûna bi standardên ewlehiyê yên hişk misoger dike.
Taybetiyên teknîkî
| Rêjeya herî zêde ya tîpîk & mutleq | ||||
|---|---|---|---|---|
| parametreyê | Sym. | type | Rating | Yekbûn |
| Rêjeya germahiya depokirinê | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Rêjeya germahiya doza xebitandinê | TC | 25 | -40 ~ +85 | ℃ |
| Bias Voltage | VR | +5 | +5 ~ +9 | V |
| Hêza Ketina Optîk | Derzî | 0 | + 10 | dBm |
| Hêza optîkî ya şewitandinê | PB | - | + 13 | dBm |
| Germahiya lêdanê ya Lead | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Taybetmendiyên Elektrîkî / Optîkî (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| parametreyê | sym | Testert Test | Nirxên Parametreyê | Yekbûn | ||
| Rêzeya Dirêjiya Wavele | λ | - Ji | 1000-1650 | nm | ||
| Range Frequency | - Ji | - Ji | X - Band | Ku - Band | - Ji | |
| Bandwidth Signal Piçûk | f-3dB | TC = 22 ± 3℃ | 0. 3 ~ 12 | 0. 8 ~ 19.5 | GHz | |
| Bersivdarbûn | Re | VR =+5V, Pin = 10 mW | λ = 1310 nm | 0.8 ≥ | 0.85 ≥ | A/W |
| λ = 1550 nm | 0.85 ≥ | 0.8 ≥ | ||||
| Amplitude Flatness | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Têrbûn Power Optîk | Ps | VR =+ 5 V, λ = 1550 nm AC Modulated |
10 | dBm | ||
| Qezenckirina sînyala RF (Tîpîk) | G | - Ji | 15 ± 1 | dB | ||
| Têrbûn RF Power Output | Pderve | - Ji | +3 | dBm | ||
| VSWR derketin | VSWR | - Ji | ≤ 2 | - Ji | ||
| Derfeta Derve | RL | - Ji | 50 | Ω | ||
● Curves Bersiva Tîpîk

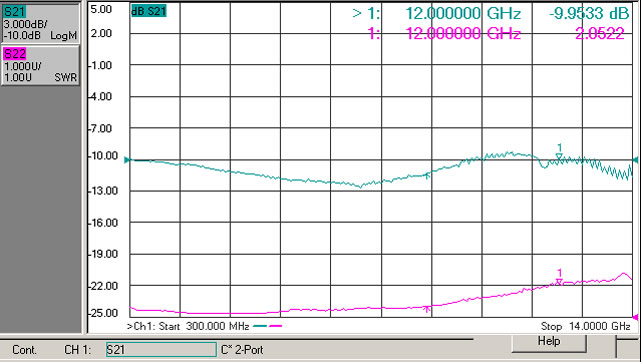

(Hêjîrê. 1 X - Bersiva Frekansê ya Fotodetektora Band）

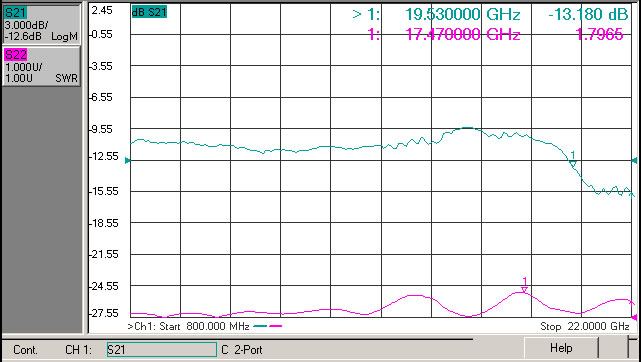

(Hêjîrê. 2 Ku - Bandora Fotodetektorê Bersiva Frekansê）

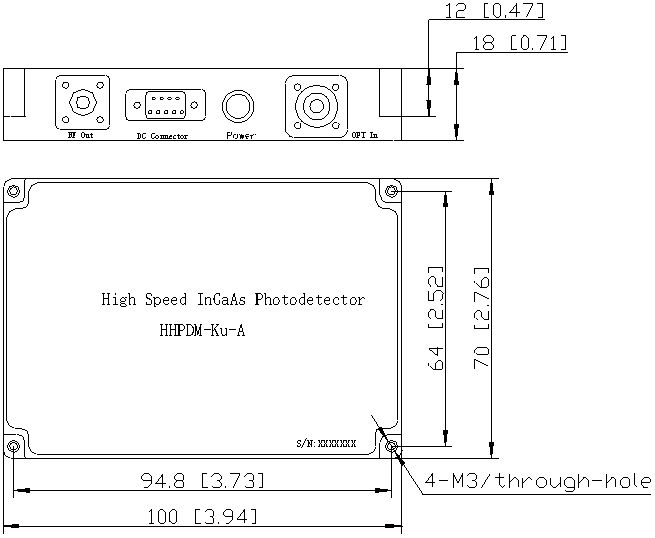

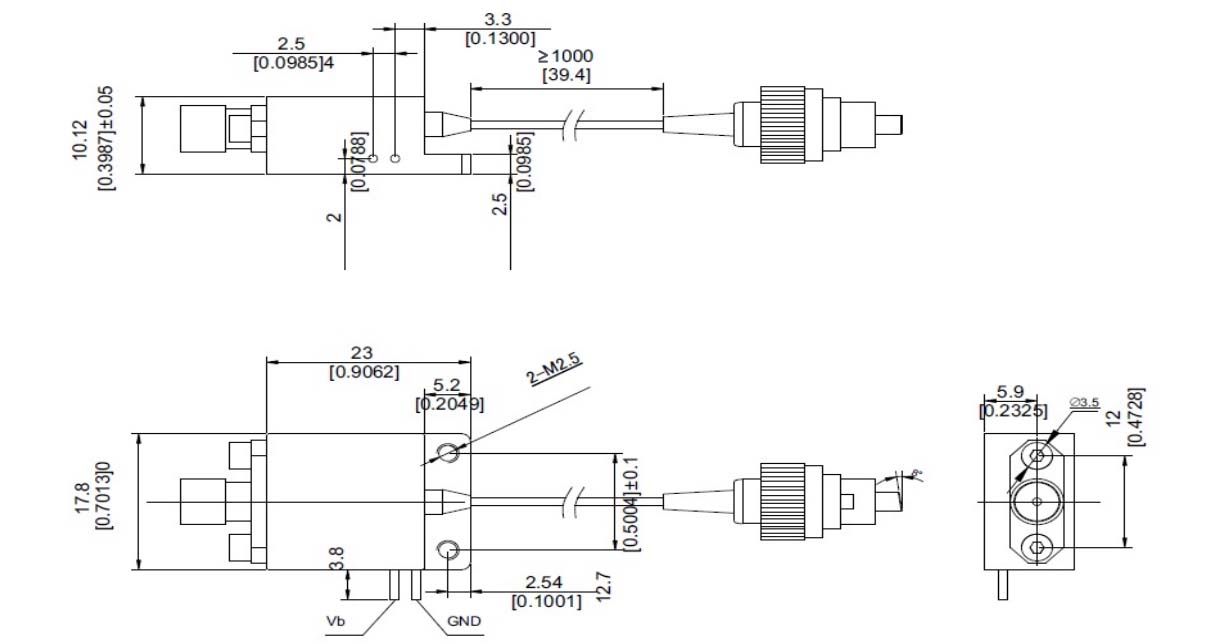

●Mezinahî û Pîn (Yekîn: mm[inç])
Girêdana RF: SMA
●Agahdariya Agahdariyê
Rûpel 1:
| Navê dizî | Qezenckirina sînyala RF | Bingotin |
| S | 15 dB | Tîpîk & Navend Frequency |
Rûpel 2:
| Navê dizî | Bandwidth analog |
| X | 0. 3 ~ 12 GHz |
| Ku | 0. 8 ~ 19.5 GHz |
Rûpel 3:
| Navê dizî | Type Connector | Bingotin |
| N | No Connector | Yek-mode 9 / 125 μm pigtailê fiber |
| A | FC / APC | |
| P | FC / PC |
● Tedbîr
Ji bo ku ji zirara fîberê dûr nekevin, tîrêjê lêdana fîberê ji 20 mm ne kêmtir e.
Berî ku wê bi çerxa opto-optoyê ve girêbidin pê ewle bin ku rûyê hevgirêdana fiber paqij e.
Di hilanîn, veguhastin û karanîna de parastina ESD-ya guncan hewce ye.
Hemî fotodetektorên me yên standard dikarin di modulan de bêne xweş kirin!
Applications
Pêvajoya Agahdariya Radar
Electronicerê Elektronîkî
Pîvana Antenna
Têkiliyên Fiber Optîk
Ewlehî û veavdêriyê
