LK-NYDMT UWB Veguhezkarê Rasterast Modulated
- Laser DFB ya rasterast Modulated Leza Bilind:
- Bandora Ultra-berfireh (ji 18 GHz çêtir)
- Dirêjahiya pêlê: DWDM (ITU)
- Rêjeya tepisandina moda alî ya hêja
- Pir entegre, pakkirina modulê
- Rêzeya Bilind-Dînamîk
- Hêza derketina bilind
- Germahiya doza xebitandinê: (-40℃-70℃)
Description Product
Veguhasterê LK-NYDMT di serî de ji çend hêmanên sereke pêk tê, di nav de lazera Ragihandina Berhevkirî ya Berhevkirî (DFB) rasterast bi leza bilind modulkirî, çerxa kontrolkirina hêza optîkî ya otomatîk, çerxa kontrolkirina germahiya otomatîk, dorhêla veguheztina voltaj-îstiqrar, çerxa şopandin û nîşankirinê vedihewîne. Ev veguhêz li gorî standardên ITU-yê Multiplexing Dabeşkirina Bi dirêjahiya Pêla Dense (DWDM) dirêjahiya pêlê guhêrbar peyda dike.
Ew berbelavek modulasyonê ya ku ji 18 GHz derbas dibe pêşkêşî dike û dikare bigihîje hêzek derketinê heya 10 mW. Veguheztina LK-NYDMT ku ji hêla yek dabînkerek hêzek erênî ve tê xebitandin, performansa domdar li seranserê voltaja ji +7V heya +36V diparêze. Veguhezkar bi çend taybetmendiyên bikêrhatî ve hatî sêwirandin, wek dengek zexmiya têkildar a hindiktirîn, aramiya hêja ya dirêjahiya pêla derketinê, û astek bilind a hêza derketinê.
Wekî din, Veguhasterê LK-NYDMT bi fonksiyonek nîşana pêşkeftî ve hatî stendine ku bi dîtbarî rewşa hem dabînkirina hêzê û hem jî hilbera hêza optîkî piştrast dike, piştrast dike ku pergal di nav pîvanên çêtirîn de dixebite, ev taybetmendî ji bo şopandina pergalê ya rast-dem û ji bo nasîna bilez a anomaliyên xebitandinê pêdivî ye.
Taybetiyên teknîkî
Dengên Maximum Nêzik
| parametreyê | nîşan | Min. | Tîp. | Max. | Yekbûn |
| Germahiya Storage | TSTG | -55 | + 25 | + 85 | ℃ |
| germahîya Operation | TC | -40 | + 25 | + 70 | ℃ |
| hêza têketina RF1 | Pin | - | + 10 | + 20 | dBm |
| Woltî | Vin | +7 | + 12 | + 36 | V |
(1) Moda xebatê ya pêla domdar (CW).
Taybetmendiya Optîkî û Elektrîkî (TC = 22±3℃)
| parametreyê | nîşan | Rewş | Min. | Tîp. | Max. | Yekbûn |
| Mehridad | λ | - | DWDM (ITU) - |
nm | ||
| Frequency (3dB) | f3dB | X bend | 0.1 | - | 12 | GHz |
| Ku band | 1 | - | 18 | |||
| Hêza hilberîna ronahiyê | P | - | 5 | 10 | - | mW |
| Dengê Zêdebûna Nisbî | rhine | - | - | - | -155 | dBc/Hz |
| windabûna vegerê (VSWR) | VSWR | X bend | - | - | 2 | - |
| Ku band | - | - | 2.2 | |||
| Input 1 dB Compression | - | - | + 13 | + 15 | - | dBm |
Dabînkirina Hêzê (TC = 22±3℃)
| parametreyê | Min. | Tîp. | Max. | Yekbûn |
| Woltî | +7 | + 12 | + 36 | V |
| niha(2) | 0.07 | 0.1 | 1 | A |
(2) Rewşa testê: Vin=+12V.
● Curve Bersiva Tîpîkî
Figure 1 LK-NYDMT-X Veguheztina Tîpîkî ya Bersivê
Figure 2 LK-NYDMT-Ku Bersiva Tîpîkî ya Veguhasterê
● Spectrogram tîpîk

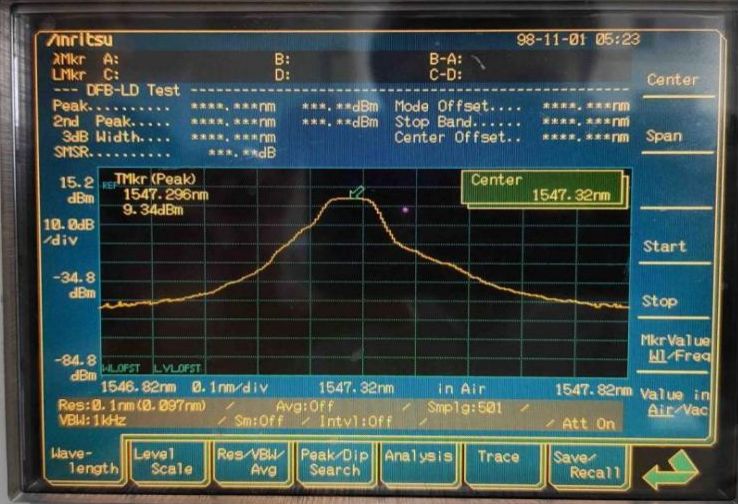

Figure 3 LK-NYDMT Transmitter Typical Spectrogram
● Yekîneya Dimension：mm[inch]

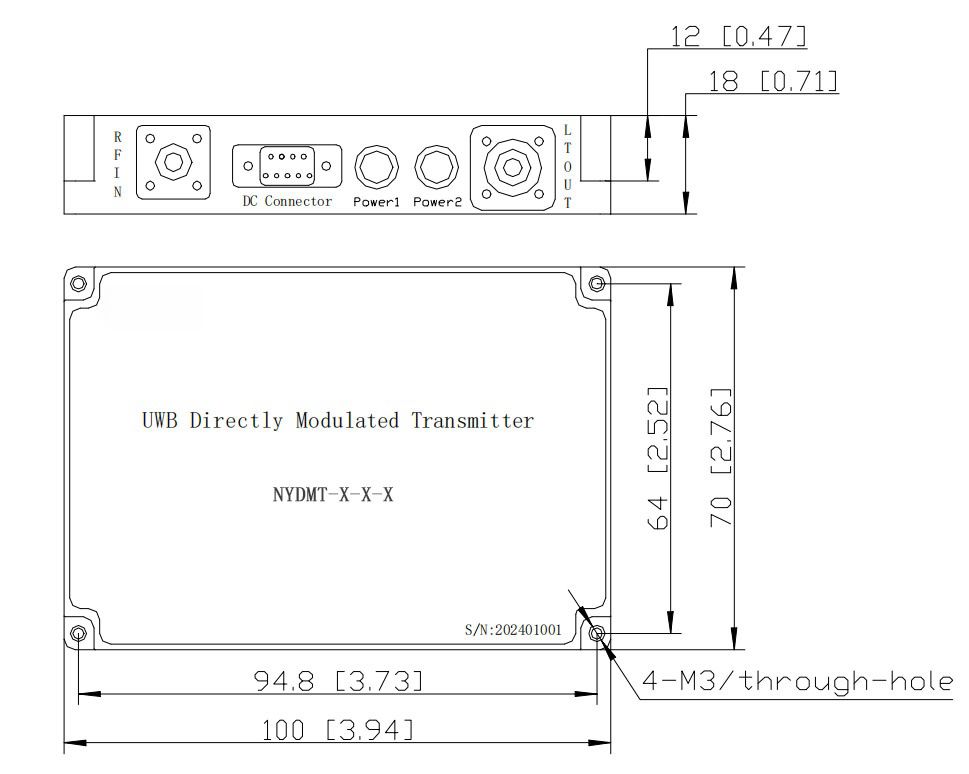

jimar 4 Pîvana Veguhasterê LK-NYDMT
Girêdana RF: SMA
Girêdana Hêzê: J30J-9-ZKP
● Pin Of Power Supply
| parametreyê | Terîf | ||||||||
| Derzî | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Woltî | + 12V | NC | GND | NC | |||||
● Order Information
Rûpel 1:
| nîşan | Terîf |
| DM | DWDM (Dense Wavelength Division Multiplexing) 7 PIN pakêta butterfly |
Etivanê 2
| nîşan | Terîf |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Sheet3:
| Qenal | Frekans (THz) | Dirêjahiya pêlê ya navendî (nm) | Qenal | Frekans (THz) | Dirêjahiya pêlê ya navendî (nm) | |
| C01 | ALK-NY dirêjahiya pêla xwerû xwest | C37 | 193.7 | 1547.72 | ||
| C02 | Ne-ITU, 1547 nm - 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Ne-ITU, 1557 nm - 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Ne-ITU, 1530 nm - 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
Rûpel 4:
| nîşan | Type Connector | Terîf |
| N | Customized | Customized |
| A | FC / APC | Standard 9/125μm fiber SM |
| P | FC / PC | Standard 9/125μm fiber SM |
Applications
Antenna＆Radar
Pergala tedbîrên elektronîkî
Veguheztina girêdanên RF analog
Broadband Têkiliya Wireless
Stasyona bingehîn a pêwendiya mobîl
