LK-FCPD InGaAs Photodetector
- Bandwidth Wide
- Bias-T ve girêdayî ye
- O/E Hybrid Integrated
- Dengê kêm, Broadband
- Connector SMA
- Hêza tarî ya kêm, rêjeya sînyala-bi-dengê ya bilind.
- Faktora Forma Piçûk.
Description Product
Fotodetektora Fiber-Coupled (FCPD) pergalek hîbrîdê ya optoelektronîkî ya pêşkeftî ye, ku fotodîodek Indium Gallium Arsenide (InGaAs) ya fireh vedihewîne. Fotodîoda PIN ya InGaAs ji bo bersivdana dirêjahiya pêlên ji 1000 heta 1650 nanometre hatiye çêkirin. LK-FCPD karibe bandên 1 gigahertz, 2.5 gîgahertz peyda bike, û çareseriyên xwerû bi kapasîteya bandê ya herî zêde 8 gîgahertz pêşkêşî dike. Amûr ji hêla voltaja dabînkirina +5-volt ve tê hêz kirin û ji bo têketina optîkî bi girêdanek fîber-optîk a standard FC (têkilî bi rû re) ve tê stendine. Derketina Frekansiya Radyoyê (RF) bi riya girêdanek SMA-lihevhatî, ku bi impedansê bi 50 ohmsê ve girêdayî ye, hêsan dibe.
LK-FCPD sivik e, ji 15 gram kêmtir e, ku ji bo serîlêdanên ku girseya hindik hewce dike sûdmend e. Amûr bi Rêziknameya 2.0 ya Sînordarkirina Madeyên Xeterdar (RoHS) re tevdigere, ku ew bi rêzikên hişk ên hawîrdorê û ewlehiyê re têkildar e.
Taybetiyên teknîkî
| Rêjeya herî zêde ya tîpîk & mutleq | ||||
|---|---|---|---|---|
| parametreyê | Sym. | type | Rating | Yekbûn |
| Rêjeya germahiya depokirinê | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Rêjeya germahiya doza xebitandinê | TC | 25 | -40 ~ +70 | ℃ |
| Bias Voltage | VR | +5 | +4.75 ～ +5.25 | V |
| Hêza Ketina Optîk | Derzî | 0 | +5 | dBm |
| Hêza optîkî ya şewitandinê | PB | - | + 13 | dBm |
| Germahiya lêdanê ya Lead | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Taybetmendiyên Elektrîkî / Optîkî (TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| parametreyê | sym | Testert Test | Nirxên Parametreyê | Yekbûn | |||
| Rêzeya Dirêjiya Wavele | λ | - Ji | 1000-1650 | nm | |||
| Range Frequency | - Ji | - Ji | L Band | S Band | CM | - Ji | |
| Bandwidth Signal Piçûk | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | GHz | |
| Bersivdarbûn | Re | VR =+5V, Pin = 1 mW | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A/W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Amplitude Flatness | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ± 2 | dB | ||
| VSWR derketin | VSWR | - Ji | ≤ 2 | ≤ 2.2 | - Ji | ||
| Têrbûn Power Optîk | Ps | VR = +5 V, λ = 1550 nm AC Modulated |
+5 | dBm | |||
| Têrbûn RF Power Output | Pderve | - Ji | -10 | dBm | |||
| Heye Tarî | ID | - Ji | ≤10 | nA | |||
| Derfeta Derve | RL | - Ji | 50 | Ω | |||
● Curves Bersiva Tîpîk

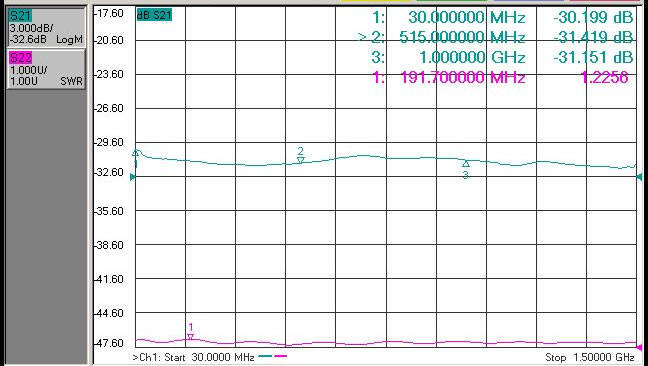

Fig . 1 L- Band FCPD InGaAs Photodetector Bersiva Frequency

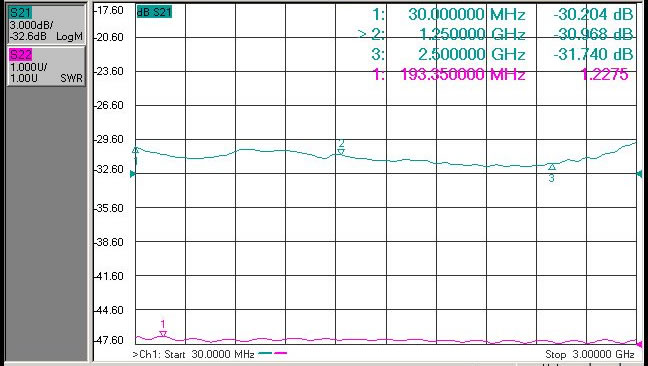

Fig . 2 S- Band FCPD InGaAs Photodetector Bersiva Frequency
Fig . 3 C- Band FCPD InGaAs Photodetector Bersiva Frequency

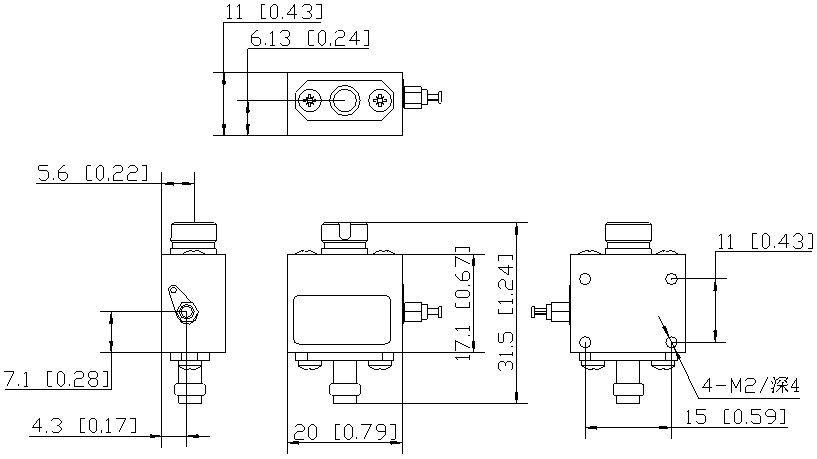

●Pîvan û Pîn (Yekîn: mm[inç])
Têkila Optîkî: FC (têkiliya rû-pêwendî) girêdana fiber-optîk
Girêdana RF: SMA
●Agahdariya Agahdariyê
Rûpel 1:
| Navê dizî | Bandwidth analog |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | Xweserkirin (≦ 8GHz) |
● Tedbîr
Berî ku wê bi çerxa opto-optoyê ve girêbidin pê ewle bin ku rûyê hevgirêdana fiber paqij e.
Têkiliya RF û pêwendiya optîkî dema ku neyê bikar anîn divê bi kapa tozê were nixumandin.
Di hilanînê, veguheztinê de parastina ESD ya maqûl hewce ye
Hemî fotodetektorên me yên standard dikarin di modulan de bêne xweş kirin!
Applications
Pêvajoya Agahdariya Radar
Electronicerê Elektronîkî
Pîvana Antenna
Têkiliyên Fiber Optîk
Ewlehî û veavdêriyê
