LK-HPPD-Ku High Power InGaAs Photodetector Balanced

  • Bandwidth Wide
  • Bias-T ve girêdayî ye
  • DC Coupled
  • Hermetîkî, Girêdana SMA
  • Hêza tarî ya kêm, rêjeya sînyala-bi-dengê ya bilind.
  • Faktora Forma Piçûk.
VEKOLÎN

+ 86 29 88244373

Description Product

Fotodetektora Hevseng a Bi Leza Bilind (HPPD-Ku) amûrek optoelektronîkî ya rast e ku ji bo sepanên dîjîtal û analog hatiye çêkirin. Ev modul fotodîodek InGaAs PIN-ê bi rêzek bersivê ya spektral ji 1250 heta 1650 nanometreyan yek dike, di nav de elektronîkên pevradar ên pêdivî ye ku yekparebûn û performansa nîşanê misoger bike.

LK-HPPD-Ku jêhatî ye ku bandfirehiya 18 gigahertz radest bike, ku ew ji bo sepanên ragihandina daneya bilez minasib dike. Ew li ser dabînkerek elektrîkê +5-volt dixebite, ji bo aramî û karîgeriyê bi hewcedariyên hêza standard re tevdigere. Modul bi fîberên optîkî yên yek-mode yên standard 9/125-mîkrometre re hevaheng e, yekbûna bêkêmasî bi binesaziya fîberê ya heyî re misoger dike. Porta derketinê ya Radyoya Frequency (RF) bi girêdanek SMA-lihevhatî ye, ku bi 50 ohmsê ​​re têkildar e, veguheztina sînyala çêtirîn hêsantir dike û windabûna nîşanê kêm dike.

Taybetiyên teknîkî
Rêjeya herî zêde ya tîpîk & mutleq
parametreyê Sym. type Rating Yekbûn
Rêjeya germahiya depokirinê TSTG -45 ~ +85 -55 ~ +100 ℃
Rêjeya germahiya doza xebitandinê TC 25 -40 ~ +85 ℃
Bias Voltage VR +5 +5 ～ +9 V
Hêza Ketina Optîk Derzî + 10 + 17 dBm
Hêza optîkî ya şewitandinê PB - + 20 dBm
Germahiya lêdanê ya Lead Tp 280 (10 s) 330 (10 s) ℃
Taybetmendiyên Elektrîkî / Optîkî (TC = 22 ± 3 ℃)
parametreyê sym Testert Test Nirxên Parametreyê Yekbûn
Rêzeya Dirêjiya Wavele λ - Ji 1000-1650 nm
Range Frequency - Ji - Ji Ku - Band - Ji
Bandwidth Signal Piçûk f-3dB TC = 22 ± 3℃ 0.8-18 GHz
Bersivdarbûn Re VR Pin = 1 mW λ = 1310 nm 0.85 ≥ A/W
λ = 1550 nm 0.8 ≥
Amplitude Flatness A TC =-45～+85 ℃ ≤ ± 1.5 dB
Têrbûn Power Optîk Ps VR , λ = 1550 nm
AC Modulated		 + 17 dBm
Heye Tarî Id VR ≤ 10 nA
Têrbûn RF Power Output Pderve - Ji -10 dBm
Derfeta Derve RL - Ji 50 Ω

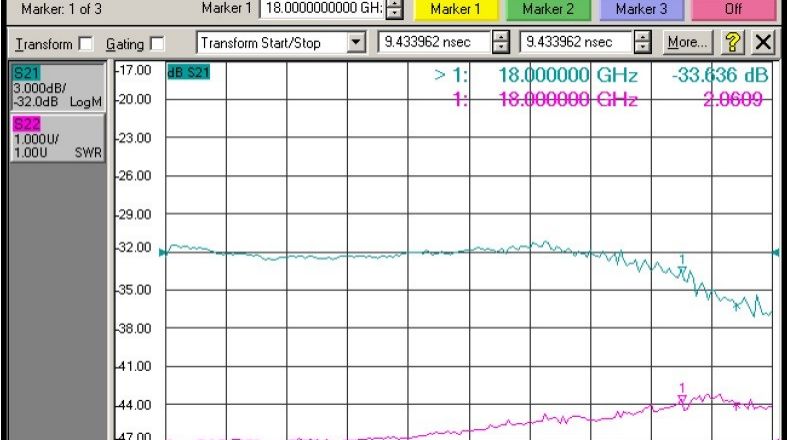

● Curves Bersiva Tîpîk

(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)

(Ku - Bandora Photodetector Bersiva Frequency)

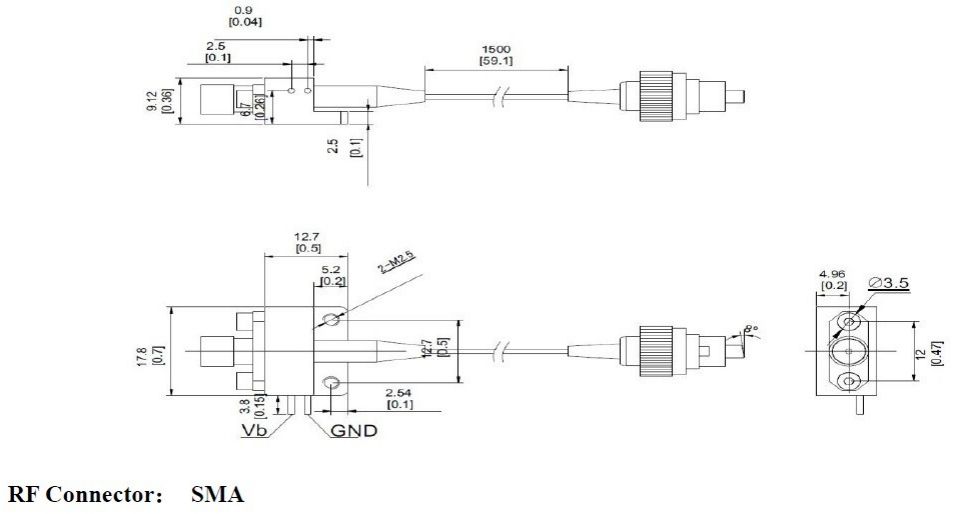

● Mezinahî û Pîn (Yekîn: mm[inç])

●Agahdariya Agahdariyê

Rûpel 1:

Navê dizî Bandwidth analog
KU 0.8 ~ 18 GHz

Rûpel 2:

Navê dizî Type Connector Bingotin
N No Connector Yek-mode 9 / 125 μm pigtailê fiber
A FC / APC
P FC / PC

● Tedbîr

  • Ji bo ku fîber zirarê nebîne, tîrêjê lêdana fîberê ji 20 mm kêmtir nabe.

  • Berî ku wê bi çerxa opto-optoyê ve girêbidin, pê ewle bin ku rûyê hevgirêdana fiber paqij e.

  • Di hilanîn, veguheztin û karanîna de parastina ESD-ya maqûl hewce ye.

Hemî fotodetektorên me yên standard dikarin di modulan de bêne xweş kirin!

Applications

  • Têkiliya Optîk-fiber

  • Pêvajoya Agahdariya Radar

  • Electronicerê Elektronîkî

  • Test û Pîvana Sînyala Leza Bilind

  • Ewlehî û veavdêriyê
