LK-MAMPD-4 Fotodetektora Mîkropêla Bi Leza Bilind a Pir Kanal

  • Leza Bilind, Berfirehiya Berfireh
  • Bias-T ve girêdayî ye
  • O/E Hybrid Integrated
  • Qezenciya Bilind, Dengê Kêm, Berfireh
  • Hermetîkî, Girêdana SMA
  • Hêza tarî ya kêm, rêjeya sînyala-bi-dengê ya bilind.
  • Faktora Forma Piçûk.
VEKOLÎN

+ 86 29 88244373

Description Product

LK-MAMPD-4 pergalek hîbrîdê ya optoelektronîkî ya herî pêşkeftî ye, ku fotodîodek Indium Gallium Arsenide (InGaAs) ya fireh bi amplifikatorek kêm-deng yek dike. Ev fotodîod bi dirêjahiya pêlê ya berteka spektral ji 1000 heta 1650 nanometre tê diyar kirin. Amplifikatora kêm-deng di hundurê pergalê de 15 decibel frekansa Radyoyê (RF) peyda dike, yekparebûna sînyalê û xurtkirinê misoger dike.

LK-MAMPD-4 jêhatî ye ku 12 gîgahertz û 18 gîgahertz firehî peyda bike, ku ji cûrbecûr pêdiviyên pêwendiya bilez û bilez peyda dike. Module ji bo xebitandina voltaja dabînkirina +5-volt hatî çêkirin, ku di gelek pergalên elektronîkî de standard e. Ew bi fîberên optîkî yên 9/125-mîkrometre yên standard yek-mode re hevaheng e, bi torên fîber optîk ên heyî re entegrasyona bêkêmasî misoger dike. Porta derketinê ya RF-ê girêdanek SMP-lihevhatî vedigire, ku ji bo veguheztina sînyala çêtirîn û windabûna sînyala hindiktirîn bi 50 ohmsê ​​ve girêdayî ye.

LK-MAMPD-4 bi pêvajoyek girtina hermetîk ve hatî çêkirin, ku li dijî faktorên hawîrdorê parastinek zexm peyda dike, domdarî û pêbaweriya wê zêde dike. Ew xwedan faktorek forma kompakt e, ku giraniya wê ji 62 gram kêmtir e, ku ji bo serîlêdanên ku giranî lê tê hesibandin sûdmend e. Modul pejirandî ye ku bi Rêziknameya 2.0 ya Sînordarkirina Madeyên Xeterdar (RoHS) re tevbigere, pêbendbûna wê bi standardên hişk ên hawîrdorê û ewlehiyê re piştrast dike.

Taybetiyên teknîkî
Rêjeya herî zêde ya tîpîk & mutleq
parametreyê Sym. type Rating Yekbûn
Rêjeya germahiya depokirinê TSTG -45 ~ +85 -55 ~ +100 ℃
Rêjeya germahiya doza xebitandinê TC 25 -40 ~ +85 ℃
Bias Voltage VR +5 +5 ~ +9 V
Hêza Ketina Optîk Derzî 0 + 10 dBm
Hêza optîkî ya şewitandinê PB - + 13 dBm
Germahiya lêdanê ya Lead Tp 280 (10 s) 330 (10 s) ℃
Taybetmendiyên Elektrîkî / Optîkî (TC = 22 ± 3 ℃)
parametreyê sym Testert Test Nirxên Parametreyê Yekbûn
Rêzeya Dirêjiya Wavele λ - Ji 1000-1650 nm
Range Frequency - Ji - Ji X - Band Ku - Band - Ji
Bandwidth Signal Piçûk f-3dB TC = 22 ± 3℃ 0.3-12 2-18 GHz
Bersivdarbûn Re VR =+5V, Pin = 10 mW λ = 1310 nm 0.8 ≥ 0.85 ≥ A/W
λ = 1550 nm 0.85 ≥ 0.8 ≥
Amplitude Flatness A TC =-45～+85 ℃ ≤ ± 2 dB
Têrbûn Power Optîk Ps VR =+ 5 V, λ = 1550 nm
AC Modulated		 10 dBm
Qezenckirina sînyala RF (Tîpîk) G - Ji 15 ± 1 dB
Têrbûn RF Power Output Pderve - Ji +3 dBm
VSWR derketin VSWR - Ji ≤ 2 - Ji
Derfeta Derve RL - Ji 50 Ω

● Curves Bersiva Tîpîk

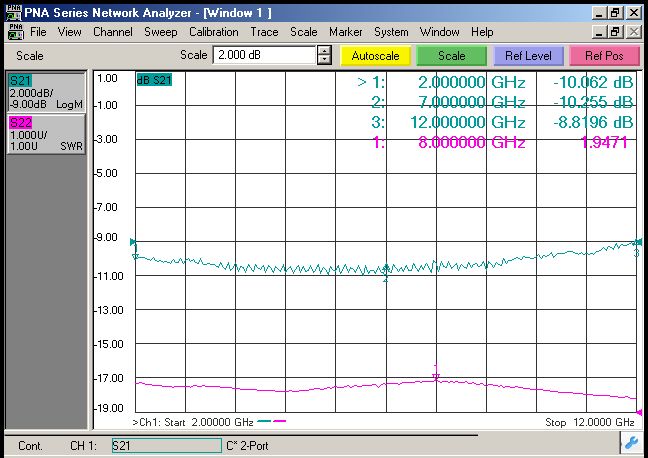

(Fig. 1 X - Bandora Fotodetektora Bersiva Frequency)

(Fig. 2 Ku - Bandora Fotodetektora Bersiva Frequency)

● Mezinahî û Pîn (Yekîn: mm[inç])

Girêdana RF: SMP

● Siparîşa Agahî

Rûpel 1:

Navê dizî Bandwidth analog
X 0.2 ~ 12 GHz
Ku 2 ~ 18 GHz

Rûpel 2:

Navê dizî Type Connector Bingotin
N No Connector Yek-mode 9 / 125 μm pigtailê fiber
A FC / APC
P FC / PC

● Tedbîr

  • Ji bo ku fîber zirarê nebîne, tîrêjê lêdana fîberê ji 20 mm kêmtir nabe.

  • Berî ku wê bi çerxa opto-optoyê ve girêbidin, pê ewle bin ku rûyê hevgirêdana fiber paqij e.

  • Di hilanîn, veguheztin û karanîna de parastina ESD-ya maqûl hewce ye.

Hemî fotodetektorên me yên standard dikarin di modulan de bêne xweş kirin!

Applications

  • Pêvajoya Agahdariya Radar

  • Electronicerê Elektronîkî

  • Pîvana Antenna

  • Têkiliyên Fiber Optîk

  • Ewlehî û veavdêriyê
