LK-SSPD Mini-High Speed ​​InGaAs Photodetector

  • Berfirehiya Berfireh, Leza Bilind
  • Bersivdariya Bilind
  • Bias-T ve girêdayî ye
  • Têrkirina bilind Input
  • Hermetîkî, Girêdana SMA
  • Hêza tarî ya kêm, rêjeya sînyala-bi-dengê ya bilind.
  • Faktora Forma Piçûk.
VEKOLÎN

+ 86 29 88244373

Description Product

Fotodetektora bilez a LK-SSPD ji bo bicîhkirina sepanên dîjîtal û analogê hatî çêkirin. Ev modul bi fotodîodek InGaAs PIN-ê ku bersivek dirêjahiya pêlê ji 1000 heya 1650 nm heye, digel elektronîkên hevber ên bingehîn ve tê stend.

LK-SSPD dikare bandwidthek 20 GHz pêşkêşî bike. Ew bi dabînkirina hêzek +5 V re dixebite û ji bo têketinê bi fîbera yek-mode ya standard 9 / 125 μm re hevaheng e. Hilbera RF-ê girêdanek bi SMP-ê ku bi 50 ohmsê ​​re bi impedance ve girêdayî ye bikar tîne.

LK-SSPD bi hermetîkî di hundurê xaniyek tevlihev de hatî girtin û giraniya wê ji 8 gram kêmtir e.

Taybetiyên teknîkî
Rêjeya herî zêde ya tîpîk & mutleq
parametreyê Sym. type Rating Yekbûn
Rêjeya germahiya depokirinê TSTG -45 ~ +85 -55 ~ +100 ℃
Rêjeya germahiya doza xebitandinê TC 25 -40 ~ +85 ℃
Bias Voltage VR +5 +5 ～ +9 V
Hêza Ketina Optîk Derzî +3 + 10 dBm
Hêza optîkî ya şewitandinê PB - + 13 dBm
Germahiya lêdanê ya Lead Tp 280 (10 s) 330 (10 s) ℃
Taybetmendiyên Elektrîkî / Optîkî (TC = 22 ± 3 ℃)
parametreyê sym Testert Test Nirxên Parametreyê Yekbûn
Rêzeya Dirêjiya Wavele λ - Ji 1000-1650 nm
Range Frequency - Ji - Ji Ku + Band - Ji
Bandwidth Signal Piçûk f-3dB TC = 22 ± 3℃ 0.3-20 GHz
Bersivdarbûn Re VR=+5VPin = 1 mW λ = 1310 nm 0.9 ≥ A/W
λ = 1550 nm 0.85 ≥
Amplitude Flatness A TC =-45～+85 ℃ ≤ ± 2 dB
Têrbûn Power Optîk Ps VR= 5v, λ = 1550 nm
AC Modulated		 + 17 dBm
Heye Tarî Id VR=+5v ≤ 10 nA
Têrbûn RF Power Output Pderve - Ji -10 dBm
Derfeta Derve RL - Ji 50 Ω

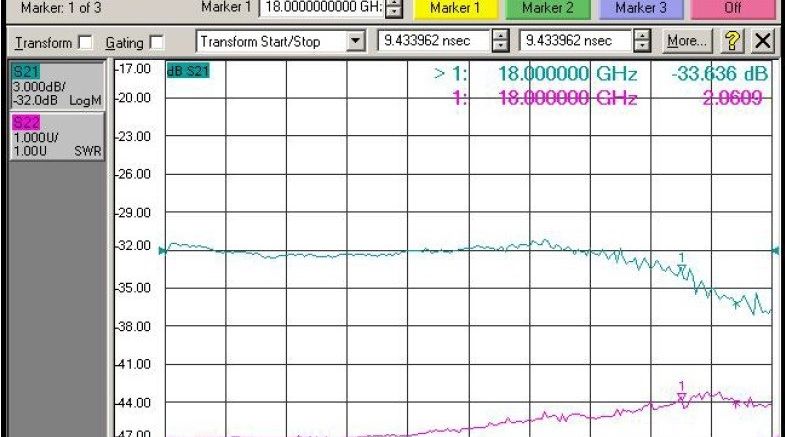

  • Curves Bersiva Tîpîk

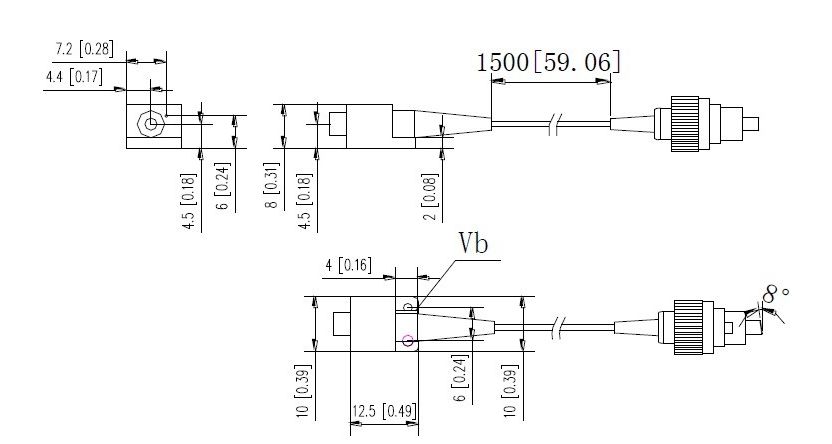

  • Pîvan û Pîn (Yekîn: mm[inç])

RF Connector: SMP

  • Agahdariya Agahdariyê

Rûpel 1:

Navê dizî Bandwidth analog
KU 0.3 ~ 20 GHz

Rûpel 2:

Navê dizî Type Connector Bingotin
N No Connector Yek-mode 9 / 125 μm pigtailê fiber
A FC / APC
P FC / PC

  • Şert

  • Ji bo ku fîber zirarê nebîne, tîrêjê lêdana fîberê ji 20 mm kêmtir nabe.

  • Berî ku wê bi çerxa opto-optoyê ve girêbidin, pê ewle bin ku rûyê hevgirêdana fiber paqij e.

  • Di hilanîn, veguheztin û karanîna de parastina ESD-ya maqûl hewce ye.

Hemî fotodetektorên me yên standard dikarin di modulan de bêne xweş kirin!

Applications

  • Têkiliya Optîk-fiber

  • Pêvajoya Agahdariya Radar

  • Electronicerê Elektronîkî

  • Test û Pîvana Sînyala Leza Bilind

  • Ewlehî û veavdêriyê
