LK-NYCMD CWDM Microwave DFB Modula Laser
- Modulation Direct DFB Laser
- Rêzeya Bilind-Dînamîk
- Dirêjahiya pêlê: CWCM
- 18 GHz Bandwidth
- Niha sînorê kêm
- Hêza derketina bilind
- Pakêta butterfly 7pin bi girêdana SMA
- Germahiya doza xebitandinê: -40 heta 70 ℃
- Baweriya Pêşkeftî
Description Product
Lazer LK-NYCMD lazerek bi performansa bilind e, ku rasterast Bertekên Berhevkirî (DFB) modulkirî ye, ku ji bo serîlêdanên ku pêdiviya bandên pir fireh hewce dike di danûstendinên fîber optîk ên xêz de pêşkeftî ye. Ev rêze ji bo veguheztina sînyalên frekansa bilind li 12 GHz an 18 GHz ji pergalên kabloya coaxial re wekî cîhgirek çêtir kar dike.
Bi parastina yekrêziya sînyala RF-ê di forma xweya orjînal de, rêzikên LK-NYCMD pêbaweriya torên ragihandinê yên mîkro-pêl zêde dike. Ji ber van taybetmendiyan, rêze bi rengek berbiçav qalîteya sînyalê di nav rêzek sepanan de, wek kontrolkirina antenna ji dûr ve, telemetrî, belavkirina demjimêr û nîşaneyên referansê, û her weha pergalên rêza pîvandin û derengiyê çêtir dike.
LK-NYCMD îzolatorê optîkî, sarkerê termoelektrîkî (TEC), termîstor, çîpê dîoda lazerê, û fotodîoda çavdêriyê vedihewîne, ku hemî di nav pakêtek perperokê ya 7-pinî de hatine mohrkirin da ku parastina hermetîk misoger bike û performansa çêtirîn biparêze.
Taybetiyên teknîkî
| Dengên Maximum Nêzik | ||||
|---|---|---|---|---|
| parametreyê | nîşan | Min. | Max. | Yekbûn |
| Dioda Laser pêş niha | If | - | 120 | mA |
| Dioda Laser berevajî voltaja | V | - | 1 | V |
| Hêza pêşiyê | Pf | - | 20 | dBm |
| PD voltaja berevajî | V | - | 15 | V |
| Berê niha (PD) | Im | - | 2 | mA |
| germahîya Operation | To | -40 | + 70 | ° C |
| Germahiya Storage | Ts | -55 | + 85 | ° C |
| Storage humdity nisbî | Sr | - | 85 | % |
| Taybetmendiyên Optîkî û Elektrîkî (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| parametreyê | nîşan | Testert Test | Min | type | Max | Yekîneyên | Not |
| Mehridad | λ | IF = IOP, T = TOP | 1270 | CW | 1390 | nm | Dibe |
| Pircarînî | - | X Vebijêrk | 0.3 | - | 12 | GHz | - |
| Ku vebijêrk | 0.8 | - | 18 | ||||
| Hêza Output Optîk | P | IF=Iop | - | 10 | - | mW | 1 |
| Niha Thershold | Ith | λ: CWDM | - | 10 | - | mA | - |
| Operasyona niha | Iop | λ: CWDM | - | 55 | 100 | mA | - |
| Voltaya operasyonê | Vop | λ: CWDM | - | 1.5 | 2.5 | V | - |
| karîgerîya Slope | SE | - | 0.2 | - | - | W/A | - |
| Rêjeya tepisandina Side-mode | SMSR | λ: CWDM, IF=Iop | 30 | - | - | dB | - |
| Rative Intensity Noise | RIN | - | - | -130 | dB/Hz | - | |
| Bandora (-3dB, I=60mA) | S21 | X Vebijêrk | - | 12 | - | GHz | - |
| Ku vebijêrk | - | 18 | - | ||||
| Windabûna vegerandin | VSWR | X Vebijêrk | - | - | 2 | dB | - |
| Ku vebijêrk | - | - | 2.2 | ||||
| Input 1 dB Compression | 15 | - | - | dBm | - | ||
| Berxwedana Thermistor | Rth | @25C | - | 10 | - | Kohm | - |
| TEC niha | It | - | - | - | 1.2 | A | 2 |
| voltaja TEC | Vt | - | - | 2.5 | V | 2 | |
| Kapasîteya (PD) | Ct | - | - | 20 | pF | - | |
| Çavdêriya niha | Im | - | 0.10 | - | 2.0 | mA | - |
| Nihaya tarî (PD) | Id | - | - | 50 | nA | - | |
Notes:Hemî çîpên lazerê ji waferên ku bi karanîna gelek amûrên nûner ên ku divê ji bo şewitandinê hilberek pejirandî bi dest bixin hatine pejirandî têne.
1. Germahiya lazerê 25℃, 55mA niha bias
2. Germahiya doza operasyonê -40~70℃
● Daneyên tîpîk
(λ: CWDM, TC =25 ℃)

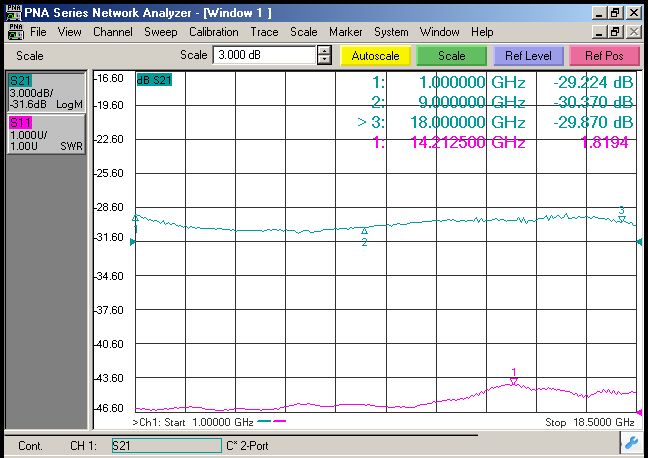

(Daneyên Fig. 1 X- Band S11 û S22)
(Fig. 2 Daneyên Ku- Band S11 û S22)
● Şematîka elektrîkê
| Birêvebirin# | Karî |
| 1 | Termîstor |
| 2 | Termîstor |
| 3 | LD-(Bias) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Cooler+ |
| 7 | sartir- |
| 8 | LD-(RF) |
| 9 | Erd |
● Nexşeyên xêzkirî (Yekîn: mm)
RF Connector: SMA

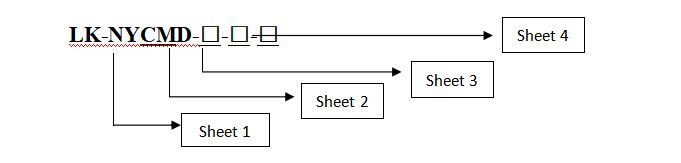

● Siparîşa Agahî
Rûpel 1:
| Navê dizî | Dirêjahiya pêlê ya tîpîk |
| CM | CWDM Coarse Wavelength Division Multiplexer 7PIN pakêta butterfly |
Rûpel 2:
| Navê dizî | Bandwidth analog |
| X | 0.1 ~ 12 GHz |
| Ku | 1~ 18 GHz |
Rûpel 3:
| Navê dizî | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Wavelength (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
Rûpel 4:
| Navê dizî | Type Connector | Bingotin |
| A | FC / APC | Yek-mode 9 / 125 μm pigtailê fiber, 0.9 mm, dirêjahiya 1 m |
| S | SC / APC | |
| N | No Connector |
● Tedbîr
Ji bo ku fîber zirarê nebîne, tîrêjê lêdana fîberê ji 20 mm kêmtir nabe.
Berî ku wê bi çerxa opto-optoyê ve girêbidin, pê ewle bin ku rûyê hevgirêdana fiber paqij e.
Di hilanîn, veguheztin û karanîna de parastina ESD-ya maqûl hewce ye.
Applications
Têkiliyên Daneyên Bilind-Speed
Antenna Remoting
Torên Cellular û PCS
Veguheztina girêdanên RF analog
Têkiliyên Leşkerî
Şopandin, Telemetrî û Kontrolkirin
Pergalên Telemetry
Sîstemên Leşkerî û Parastinê
