LK-D-SS-12-T Rêzeya Derengiya Optîkî û Simulatora Optîk
- Bandwidth heta 12GHz
- Rêjeya dînamîkî ya bilind
- Serîlêdana germahiya berfireh
- Bersiva amplitude kêm
- Derengiyên dema xwerû
Description Product
Li ser teknolojiya fotonîkî ya mîkropêl ve girêdayî, rêzikên LK-D-SS-12-T rêzikên derengiya optîkî û simulatorên optîkî performansa hêja peyda dikin û bi berfirehî di ceribandina radarê, pêvajoya nîşanê, antênên rêza qonax, simulasyona antenna û ceribandina dengê qonaxê de têne bikar anîn. Amûr dikarin li seranserê bandê frekansa L/S/C/X bi wendabûna têketina kêm, rêza dînamîkî ya bilind, îzolasyona elektromagnetîk a bihêz, û şiyana ku bi îşaretên veguheztina sêalî yên bêpîvan re mijûl bibin bi bandor tevbigerin. Van taybetmendiyan wê ji bo pêvajoyek îşareta optîkî û mîkro-paqij-rast-bilind îdeal dike.
Taybetiyên teknîkî
Taybetmendiyên Elektrîk / Optîkî
| parametreyê | Nirxên Parametreyê | Yekbûn | Bingotin | ||
| Min | Mîna | Max | |||
| Range Frequency | 1 | - | 12 | GHz | |
| Amplitude Flatness | - | ± 2 | ± 2.5 | dB | |
| Demjimêrk | 0.01 | - | 150 | us | Customized |
| Rastiya Derengmayînê | -5‰ | - | +5‰ | - | |
| Loss Insertion | 0 | 20 | 30 | dB | Customized |
| VSWR binivîse | - | 1.8 | 2 | - | |
| VSWR derketin | - | 1.8 | 2 | - | |
| Perçekirin | - | 50 | - | Ω | |
| Input 1 dB Compression | - | + 13 | + 17 | dBm | |
| Rêjeya Redkirina Signalê Spurious | 60 | - | - | dBc | |
| Reqema deng | - | 45 | 55 | dB | 5us, 25℃ |
| Germahiyê bixebitin | -55 | - | + 85 | ℃ | Binêre Information Ordering |
| Germahiya Storage | -55 | - | + 85 | ℃ | |
| Derengiya nisbî vs Germahiya | - | - | 7 | ppm/℃ | |
| Insertion Loss vs Germahiya | - | 2 | 4 | %/℃ | |
Danasîna Connector & Dabînkirina Hêzê
| Derzî | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Woltî | NC | GND | + 12V | NC |
| Dengdana heyî | - | - | 0.3 | - |
| Max Current | 1 |

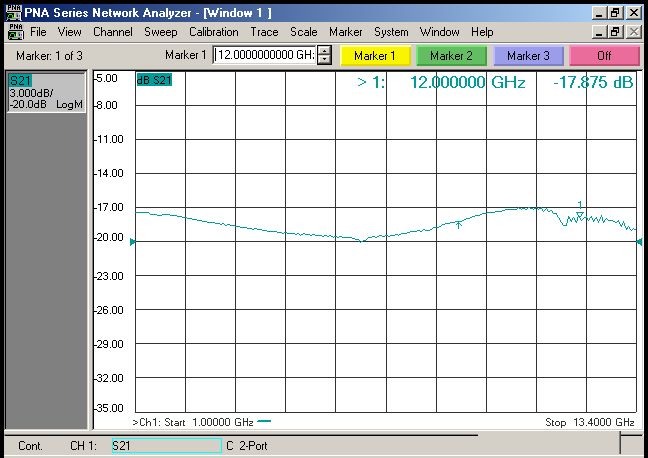

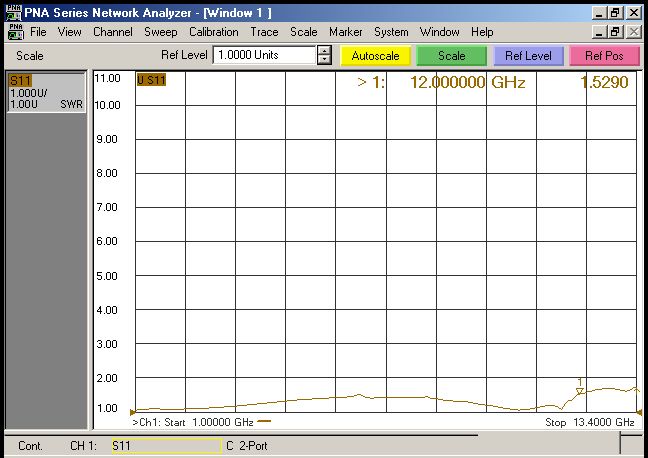

Cureyên Bersivê Tîpîkî (25℃)
Pîvan û Pîn (Yekîn: mm[inç])
Têkila RF: SMA-K (Pêşkêşkirî)
Têkila DC: DE-9PS (Pêşkêşkirî)
| Tîpa Hilberînê | LK-D-SS-12-TG | Bingotin | |||||
| Derengiya demê (me) | 8 | 20 | 35 | 50 | 60 | 80 | Wek herdem |
| X(mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Tîpa Hilberînê | LK-D-SS-12-TP | Bingotin | |||||
| Derengiya Demê (me) | 8 | 35 | 60 | 80 | 110 | 150 | Gişt |
| X(mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
Agahdariya Agahdariyê
| Tîpa Hilberînê | pakêtên | Asta Kalîteyê | Germahiyê bixebitin | Germahiya Storage |
| LK-D-SS-12-TGI | Wek herdem | Pîşesazî-pola | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TGM | Medium-pola | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TGS | Taybet-pola | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-12-TPI | Gişt | Pîşesazî-pola | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TPM | Medium-pola | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TPS | Taybet-pola | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Bingotin：1. T-ya herî zêde ya xêza derengmayînê ye ku yekîneya wê mîkroçirk (me) ye.
Applications
Testkirina radarê / kalibrasyon
Pêvajoya sembolê
Şerê elektronîk
Array antenna qonax
simulation antenna
