LK-HSPD Leza Bilind InGaAs Photodetector

  • Berfirehiya Berfireh, Leza Bilind
  • Bias-T ve girêdayî ye
  • DC Coupled
  • Hermetîkî, Girêdana SMA
  • Hêza tarî ya kêm, rêjeya sînyala-bi-dengê ya bilind.
  • Faktora Forma Piçûk.
VEKOLÎN

+ 86 29 88244373

Description Product

Modula tespîtkirina bilez a LK-HSPD ji bo peydakirina hem karanîna dîjîtal û hem jî analogê hatî çêkirin. Ev modul bi fotodîodek InGaAs PIN-ê ku xwedan dirêjahiya pêla bersivê ji 1250 heta 1650 nm e, digel elektronîkên hevaheng ên bingehîn ve tê stend.

LK-HSPD karibe bandên 8 GHz, 12 GHz, 18 GHz, 22 GHz, û 30 GHz radest bike. Operasyona modulê li ser bingeha dabînkirina hêzê ya +3.3V an +5V e, li gorî modela taybetî ve girêdayî ye. Ew hatiye dîzaynkirin ku bi fiberek yek-mode ya standard 9/125μm bixebite. Hilbera RF-ê girêdanek SMA-lihevhatî an girêdanek 2.92 mm vedihewîne, her du jî bi hevrêzek impedance 50 ohmê ne.

LK-HSPD bi hermetîkî ve girêdayî ye ku li hember faktorên jîngehê biparêze, bi vî rengî domdarî û pêbaweriya wê zêde dike. Ew xwedan sêwiranek sivik e, bi girseyek kêmtir ji 15 gram, ku ji bo serîlêdanên ku giranî faktorek krîtîk e îdeal e. Modul li gorî Rêvebiriya Sînorkirina Madeyên Xeterdar (RoHS) 2.0 pejirandî ye, ku lihevhatina wê bi rêzikên hişk ên hawîrdorê û ewlehiyê re piştrast dike.

Taybetiyên teknîkî
Rêjeya herî zêde ya tîpîk & mutleq
parametreyê Sym. type Rating Yekbûn
Rêjeya germahiya depokirinê TSTG -45 ~ +85 -55 ~ +100 ℃
Rêjeya germahiya doza xebitandinê TC 25 -40 ~ +85 ℃
Bias Voltage VR 3.3 an 5 2.8 ～ 5.25 V
Hêza Ketina Optîk Derzî +3 + 10 dBm
Hêza optîkî ya şewitandinê PB - + 13 dBm
Germahiya lêdanê ya Lead Tp 280 (10 s) 330 (10 s) ℃
Taybetmendiyên Elektrîk / Optîkî (TC = 22 ± 3 ℃)
parametreyê sym Testert Test Nirxên Parametreyê Yekbûn
Rêzeya Dirêjiya Wavele λ - Ji 1000 ~ 1650 nm
Range Frequency - Ji - Ji C-Band X-Band Ku-Band Ku+-Koma K+-Koma BISERVE - Ji
Bandwidth Signal Piçûk f-3dB TC= 22 ± 3℃ 0.1 ~ 8 0.3 ~ 12 0.8 ~ 18 2 ~ 22 2 ~ 30 0.3 ~ 18 GHz
Bersivdarbûn Re VR Pin= 1 mW λ = 1310nm ≥ 0.85 ≥ 0.85 0.8 ≥ ≥ 0.75 ≥ 0.75 ≥ 0.75 A/W
λ = 1550nm ≥ 0.95 ≥ 0.95 0.75 ≥ ≥ 0.70 ≥ 0.65 ≥ 0.70
Amplitude Flatness A TC =-40～+85 ℃ ≤ ± 1.5 ≤ ± 1.5 ≤ ± 1.5 ≤ ± 2 ≤ ± 2 ≤ ± 1.5 dB
VSWR derketin VSWR - Ji ≤ 2 ≤ 2 ≤ 2.5 ≤ 2.5 ≤ 2.5 ≤ 2.5 - Ji
Bias Voltage VR - Ji + 3.3 + 3.3 + 3.3 + 3.3 +5 +5 V
RF Connector - Ji - Ji SMA SMA SMA 2.92mm 2.92mm SMA - Ji
Têrbûn Power Optîk Ps VR , λ = 1550nm
AC Modulated		 +7 +7 +7 +7 +7 + 10 dBm
Heye Tarî Id VR ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 nA
Têrbûn RF Power Output Pout - Ji -10 dBm
Derfeta Derve RL - Ji 50 Ω

● Curves Bersiva Tîpîk

(VR, λ=1550nm, TC =25 ºC, Pîn=0dBm)

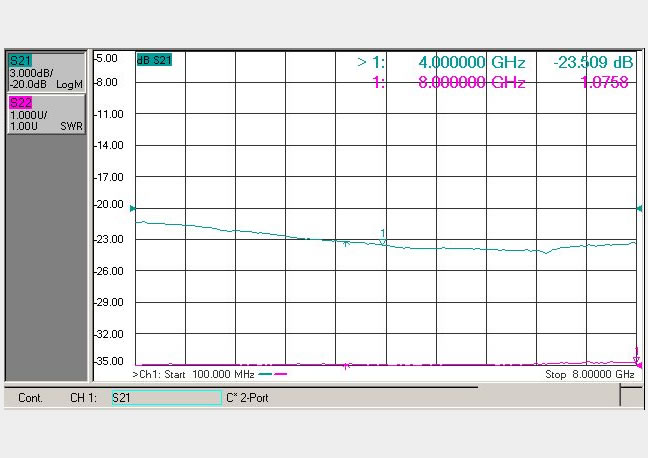

(Hêjîr.1 Bersiva Frekansê ya Fotodetektora C-Band)

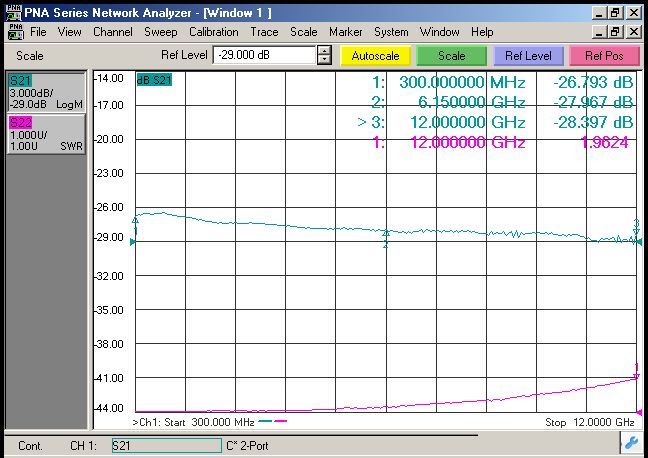

(Fig.2 Bersiva Frekansê ya Fotodetektora X-Band)

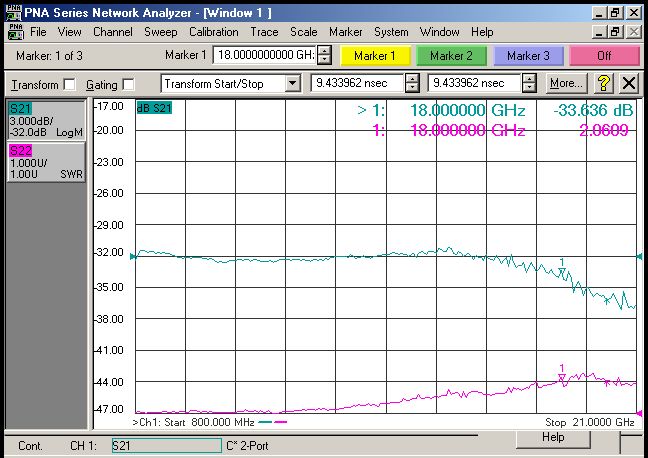

(Fig.3 Bersiva Frekansê ya Fotodetektora Ku-Band)

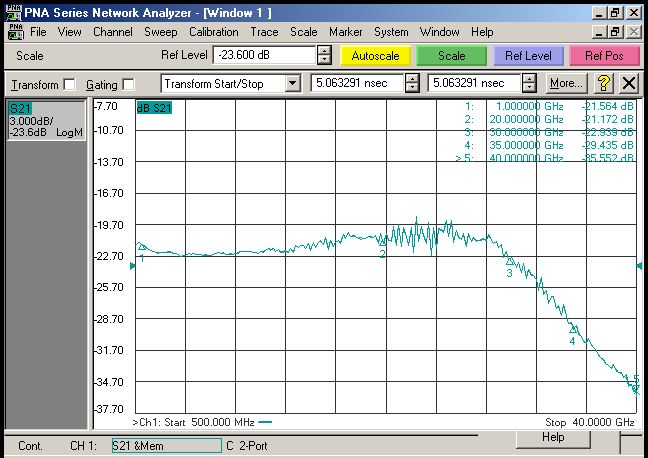

(Fig.4 K+ -Band Photodetector Bersiva Frequency)

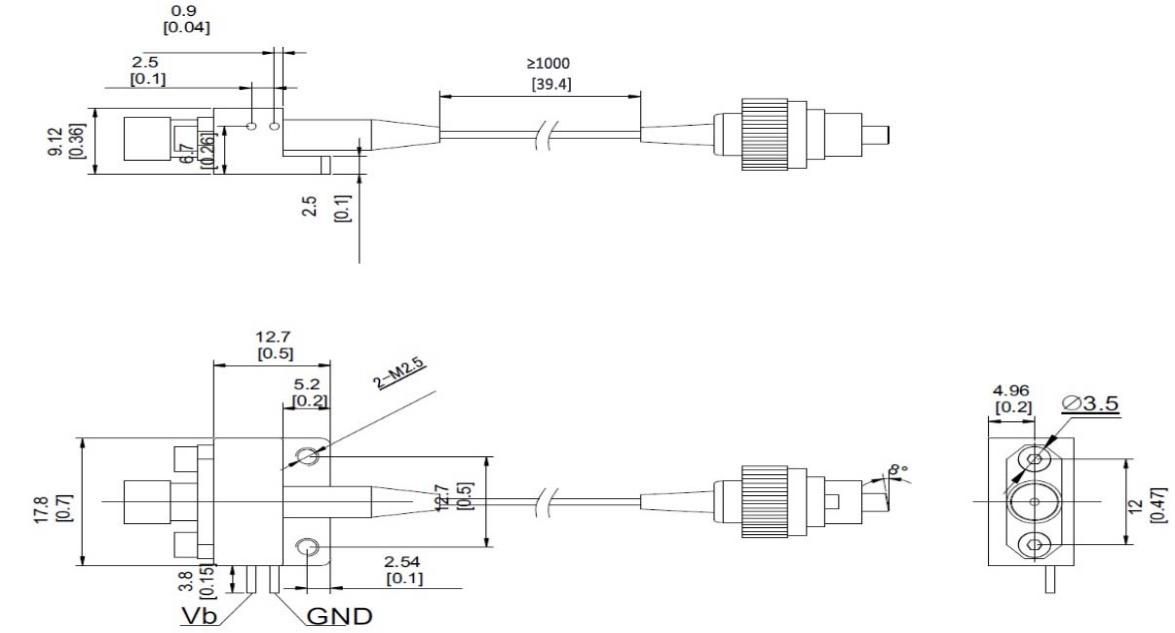

● Mezinahî û Pîn (Yekîn:mm[ inç])

Girêdana RF: SMA an 2.92mm

● Siparîşa Agahî

Rûpel 1:

Navê dizî  Bandwidth analog
C 0.1 ~ 8 GHz
X 0.3 ~ 12 GHz
Ku 0.8 ~ 18 GHz
Ku+ 2 ~ 22 GHz
K+ 2 ~ 30 GHz
Biserve 0.3 ~ 18 GHz

Rûpel 2:

Navê dizî Type Connector Bingotin
N No Connector Single-mode 9/125 μm pigtail fiber
A FC / APC
P FC / PC

● Tedbîr

  • Ji bo ku ji zirara fîberê dûr nekevin, tîrêjê lêdana fîberê ji 20 mm ne kêmtir e.

  • Berî ku wê bi çerxa opto-optoyê ve girêbidin pê ewle bin ku rûyê hevgirêdana fiber paqij e.

  • Di hilanîn, veguhastin û karanîna de parastina ESD-ya guncan hewce ye.

Hemî fotodetektorên me yên standard dikarin di modulan de bêne xweş kirin!

Applications

  • Têkiliya Optîk-fiber

  • Pêvajoya Agahdariya Radar

  • Electronicerê Elektronîkî

  • Test û Pîvana Sînyala Leza Bilind

  • Ewlehî û veavdêriyê
