LK-NY55D Hêza Bilind DWDM DFB Laser
- Têkiliya Current Direct
- Rêzeya Bilind-Dînamîk
- Current Threshold Low
- Hêza Hilberîna Bilind
- 14pin Pakêta Butterfly
- Germahiya doza xebitandinê: -20 heta 70 ℃
- Rastiya Bilind
- Heta 100 mw hilbera hêza bilind
- Polarization Maintaining (PM) fiber
Description Product
Lazer LK-NY55D hatiye dîzaynkirin ku wekî emitera optîkî ya bi hêz-bilind, dirêjahiya pêl-taybetî kar bike, ku ji bo yekbûna bi modulatorek derveyî di nav pergalên CATV û DWDM de îdeal e. Ew bi taybetî ji bo serîlêdanên ku bi super trunking û belavkirinê ve girêdayî ye. Dirêjahiya pêlên ku ji hêla vê rêzê ve têne pêşkêş kirin hem di warê rêz û hem jî taybetmendiyên kanalê de li gorî standardên Grid ITU tevdigerin.
Ev rêze bi fîbera polarîzasyon-parastin (PM) ve tê û hevgirêdana rasterast (dc) vedigire. Di nav de sarkerek Thermoelektrîkî ya yekbûyî (TEC), termîstorek ji bo hîskirina germahiyê, û dîmenderek fotodîodek ji bo şopandina hêza optîkî heye. Module di pakêtek bilbilê ya 14-pinî de ye ku bi sêwirana pin OC-48 re hevaheng e, û ew di hundurê pakêtê de îzolatorek optîkî vedihewîne.
Taybetiyên teknîkî
| Taybetmendiyên Elektrîkî / Optîkî (TC = 25 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| parametreyê | Sym. | Rewş | Min | type | Max | Yekîneyên |
| Pircarînî | f | - | 0.01 | - | 1 | ghz |
| Bandora (-3dB, I=200mA) | S21 | - | 1 | ghz | ||
| Hêza hilberîna optîkî | P | Guhertoya 40 mW, T = Tset, IF = IOPGuhertoya 50 mW, T = Tset, IF = IOPGuhertoya 63 mW, T = Tset, IF = IOPGuhertoya 80 mW, T = Tset, IF = IOPGuhertoya 100 mW, T = Tset, IF = IOP |
40 50 63 80 100 |
- | - | mW |
| Niha Thershold | ith | BOL | - | - | 40 | mA |
| Operasyona niha | Opop | Guhertoya 40 mW, BOL Guhertoya 50 mW, BOL Guhertoya 63 mW, BOL Guhertoya 80 mW, BOL Guhertoya 100 mW, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| Voltaya operasyonê | Vop | BOL, IF = IOP | - | - | 2.5 | V |
| Dirêjahiya pêlê ya herî bilind | λ | T = Tset, IF = IOP | - | 1550 | - | nm |
| Dengê tundûtûjîya Rative | rhine | - | - | - | -160 | dB/Hz |
| Rêjeya tepisandina Side-mode | SMSR | 30 | - | - | dB | |
| Polarization extinctionratio | HER | IF = IOP | 17 | - | - | dB |
| Dirêjahiya pêlê li ser TC Dirêjahî | ∆λLÛTIK | T = TOP | - | - | 40 | pm |
| Berxwedana termîstor | Rth | TOP=25℃ | 9.5 | 10 | 10.5 | KΩ |
| Thermistor Temp. Coefficients | TCTH | TOP=25℃ | - | -4.4 | - | % / ° C |
| TEC niha | Itec | -20℃<TC<70 | -1.0 | - | 1.5 | A |
| voltaja TEC | Vtec | -20℃<TC<70 | -2.0 | - | 3.0 | V |
| impedance RF | Zîn | 40 MHz - 1002 MHz | 1 | - | 6 | Ω |
| Monitor niha PD | Im | IF = IOP, VMPD = -5 V | 0.1 | - | 2.5 | mA |
| Çavdêriya PD Dark niha (PD) | Id | IOP = 0 mA, VMPD = -5 V | - | - | 0.2 | uA |
| Rêjeya herî zêde ya tîpîk & mutleq | |||||
|---|---|---|---|---|---|
| parametreyê | Sym. | Rewş | Min. | Max. | Yekbûn |
| Laser pêş niha DC | If | - | - | 750 | mA |
| Laser berevajî voltaja | V | - | - | 2 | V |
| Voltaja Berevajî Photodiode | VR | - | - | 10 | V |
| germahîya Operation | Ber | - | -20 | + 70 | ° C |
| Germahiya Storage | Ts | - | -40 | + 85 | ° C |
| ESD | - | HBM: R = 1500 Ω, C = 100 pF | -500 | 500 | V |
Nîşe: Hemî çîpên lazerê ji waferên ku bi karanîna gelek amûrên nûnerê ku divê ji bo şewitandinê hilberînek pejirandî bi dest bixin hatine pejirandî têne.
● Daneyên tîpîk
● Şematîka elektrîkê
| Birêvebirin# | Karî | Birêvebirin# | Karî |
| 1 | Termîstor | 8 | GND |
| 2 | Termîstor | 9 | GND |
| 3 | LD-(Bias) | 10 | NC |
| 4 | PD anode | 11 | GND(LD+) |
| 5 | katoda PD | 12 | RF IN |
| 6 | Cooler+ | 13 | GND(LD+) |
| 7 | sartir- | 14 | NC |

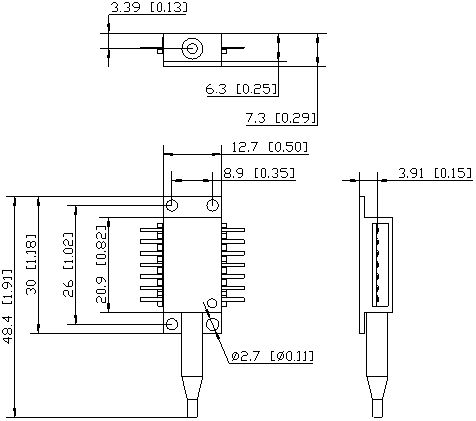

● Mezinahî û Pîn (Yekîn: mm[inç])
RF Connector: SMA
● Siparîşa Agahî
Rûpel 1:
| Navê dizî | Terîf |
| 55 | DWDM High Power 14PIN pakêta butterfly |
Rûpel 2:
| Navê dizî | Hêza optîkî |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
Rûpel 3:
| Qenal | Frekans (THz) | Dirêjahiya pêlê ya navendî (nm) | Qenal | Frekans (THz) | Dirêjahiya pêlê ya navendî (nm) | |
| C01 | Her dirêjahiya pêla xwerû ya xwestî | C37 | 193.7 | 1547.72 | ||
| C02 | Ne-ITU, 1547 nm - 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Ne-ITU, 1557 nm - 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Ne-ITU, 1530 nm - 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
Rûpel 4:
| Navê dizî | Terîf |
| PM | Girêdana fiberê PM-FC / APC, 0.9mm, dirêjahiya 1m |
● Tedbîr
Ji bo ku fîber zirarê nebîne, tîrêjê lêdana fîberê ji 20 mm kêmtir nabe.
Berî ku wê bi çerxa opto-optoyê ve girêbidin, pê ewle bin ku rûyê hevgirêdana fiber paqij e.
Di hilanîn, veguheztin û karanîna de parastina ESD-ya maqûl hewce ye.
Applications
CATV
DWDM
Optîka Cihê Azad
Super trunking û belavkirin,
Veguheztina sînyalê di Torên Optîk de
