LK-NYC10D DML DFB Laser Module
- DML DFB Laser Technology
- Dirêjahiya pêlê ya ITU-Standard DWDM
- Rêzeya Bilind-Dînamîk
- Bandwide ji 10 GHz çêtir e
- îstîqrara dirêjahiya pêlê ya hêja
- Germahiya xebatê (-40℃-70℃)
Description Product
LK-NYC10D DML Laser Modula yekîneyek veguhezkarê optîkî ya pêşkeftî ye, ku bi hûrgulî bi lazerek Feedbacka Birêkûpêk Modulated (DML) ve hatî berhev kirin, pêvekek kontrolkirina hêza optîkî ya otomatîk, dorhêlek kontrolkirina germahiya otomatîk, dorhêlek veguheztina aramkirina voltajê, û çerxa nîşana çavdêriyê.
Ev lazer DML DFB-ya leza bilind ji bo xebitandina di çarçoveya dirêjahiya pêlê ya dabeşkirina dirêjahiya pêlê ya pirtirkêm (DWDM)-standard a ITU-yê de hatî çêkirin, ku lihevhatina bi protokolên têlefonê yên navneteweyî re misoger dike. Bandora modulasyonê ji 10 GHz derbas dibe, kapasîteyên veguhestina daneya bilez hêsan dike. Modul karibe hêzek derketinê ji 5 mW zêdetir bide, ku ji bo domandina yekparebûna sînyalê di nav binesaziyên cihêreng ên torê de pêdivî ye.
Modula rêza LK-NYC10D ku ji hêla yek dabînkerek hêzek erênî ve hatî hêzdar kirin, ji bo xebata domdar li seranserê voltaja ji +7V heya +36V hatî çêkirin. Wekî din, modul bi pergalek nîşana statûya fonksiyonel ve tê stend ku li ser normalbûna dabînkirina hêzê û hilberîna hêza optîkî ya di wextê rast de bertekek peyda dike, pêbaweriya pergalê zêde dike û tespîtan hêsan dike.
Taybetiyên teknîkî
Dengên Maximum Nêzik
| parametreyê | nîşan | Min. | Tîp. | Max. | Yekbûn |
| Germahiya Storage | TSTG | -55 | + 25 | + 85 | ℃ |
| germahîya Operation | TC | -40 | + 25 | + 70 | ℃ |
| hêza têketina RF1 | Pin | - | + 10 | + 20 | dBm |
| Woltî | Vin | +7 | + 12 | + 36 | V |
(1) Pêla Berdewam (CW)
Taybetmendiya Optîkî û Elektrîkî (TC = 22±3℃)
| parametreyê | nîşan | Rewşa testê | Min. | Tîp. | Max. | Yekbûn | Bingotin |
| Mehridad | λ | - | 1527.99 | - | 1563.05 | nm | ITU Standard |
| Frequency (3dB) | f3dB | S band | 0.1 | - | 3.5 | GHz | - |
| Band C | 0.1 | 8.5 | GHz | - | |||
| Hêza Output Optîk | P | - | 5 | 10 | - | mW | - |
| Dengê Zêdebûna Nisbî | rhine | - | - | - | -155 | dBc/Hz | - |
| VSWR | VSWR | - | - | - | 2 | ||
| Input 1 dB Compression | - | - | + 13 | + 15 | - | dBm | - |
Dabînkirina Hêzê (TC = 22±3℃)
| parametreyê | Min. | Tîp. | Max. | Yekbûn |
| Woltî | +7 | + 12 | + 36 | V |
| niha(2) | 0.07 | 0.1 | 1 | A |
(2) Rewşa testê: Vin=+12V.
● Daneyên tîpîk

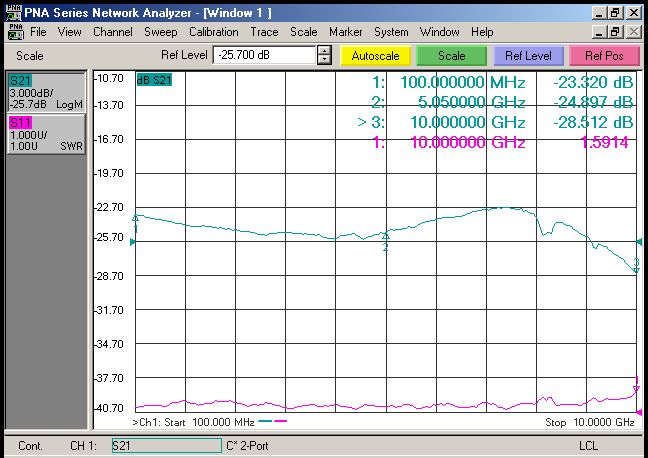

Fig. 1 LK-NYC10D-S DML DFB Laser Tîpîkî ya Frekansê
Fig. 2 LK-NYC10D-C DML DFB Laser Tîpîk Kûreya Frekansê
● Kûçika spektralê ya tîpîk
Fig. 3 LK-NYC10D DML DFB Laser Cureya Tîpîkî ya Spektrumê
● Yekîneya Dimension：mm[inch]
Figure 4 LK-NYC10D DML DBF Laser Module Dimension
Girêdana RF: SMA
Girêdana Hêzê: J30J-9-ZKP
● Agahdariya Siparîş bike
Rûpel 1:
| model | Dirêjahiya pêlê ya tîpîk |
| S | 0.1 ~ 3.5 GHz |
| C | 0.1 ~ 8.5 GHz |
Etivanê 2
| NA. | Frekans (THz) | Wavelength (nm) | NA. | Frekans (THz) | Wavelength (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Rûpel 3:
| model | Connector | Bingotin |
| N | Na | Flange |
| A | FC / APC | Standard 9/125μm SM Fiber |
| P | FC / PC | Standard 9/125μm SM Fiber |
Applications
Antenna Remoting
Torên Cellular û PCS
Veguheztina girêdanên RF analog
Şopandin, Telemetrî û Kontrolkirin
Ragihandina bêtêlê Broadband
Sîstema DWDM
Wireless Backhaul
