LK-NY20E K-Band Veguheztina Optîk

  • Bandora Ultra-berfireh (ji 25 GHz çêtir)
  • DWDM
  • Rêzeya Bilind-Dînamîk
  • Hêza derketina bilind
  • Dengê Zêdebûna Nizbî ya Kêm (RIN)
  • Gelek awayên xebatê hene
  • Germahiya doza xebitandinê: (-40℃-70℃)
  • Hêza optîkî ya derketinê heya 10 mW
VEKOLÎN

+ 86 29 88244373

Description Product

LK-NY20E K-Band Veguhasterê Optîkî amûrek pêwendiya optîkî ya sofîstîke ye ku çavkaniya ronahiya lazerê ya bi hêzek bilind, modulatorê tundiyê ya Lithium Niobate (LiNbO3), çerxa veguheztina stabîlîzasyona voltajê, çerxa ajotinê, û çerxa şopandin û nîşankirinê yek dike.

Ev veguhezker ji bo derketina îşaretên optîkî yên modulkirî di dirêjahiya pêlan de hatî çêkirin ku bi standarda Yekîtiya Telekomunîkasyona Navneteweyî (ITU) re ji bo pirrengkirina dabeşkirina dirêjahiya pêlê ya hişk (DWDM) ve girêdayî ye. Ew xwedan pêlavek modulasyonê ya ku ji 25 GHz zêdetir e, dihêle ku veguheztina daneya bi leza bilind. Amûr dikare hêzek optîkî ya derketinê ya heya 10 mW, bi îstîqrara hêja di dirêjahiya pêla ronahiya derketinê de peyda bike.

Rêzeya LK-NY20E li ser yek voltaja dabînkirina hêzê ya erênî kar dike, ku performansa domdar di navberek voltaja ji +12V heya +36V de peyda dike. Digel vê yekê, veguhezkar fonksiyonek nîşanê vedihewîne ku xebata normal ya hem dabînkirina hêzê û hem jî hilberîna hêza optîkî piştrast dike, ji bo şopandin û domandina pergalê nîşanek rewşek pêbawer peyda dike.

Taybetiyên teknîkî

Dengên Maximum Nêzik

parametreyê       nîşan Min. Tîp. Max. Yekbûn
Germahiya Storage TSTG -55 + 25 + 85 ℃
germahîya Operation TC -40 + 25 + 70 ℃
hêza têketina RF1 Pin - + 15 + 25 dBm
Woltî Vin + 12 + 12 + 36 V

(1) Moda xebatê ya pêla domdar (CW).

Taybetmendiya Optîkî û Elektrîkî (TC = 22±3℃)

parametreyê       nîşan Min. Tîp. Max. Yekbûn Not
Mehridad λ 1527.99 - 1563.05 nm ITU Standard
Frequency (3dB) f3dB 2 - 25 GHz -
Hêza hilberîna ronahiyê P 10 - - mW -
Dengê Zêdebûna Nisbî rhine - - -155 dBc/Hz -
windabûna vegerê (VSWR) VSWR - - 2.5 - -
Input 1 dB Compression - + 17 - - dBm -

Dabînkirina Hêzê (TC = 22±3℃)

parametreyê  Min. Tîp. Max. Yekbûn
Woltî + 12 + 12 + 36 V
niha(2) 0.4 0.7 1.2 A

(2) Rewşa testê: Vin=+12V.


● Curve Bersiva Tîpîkî

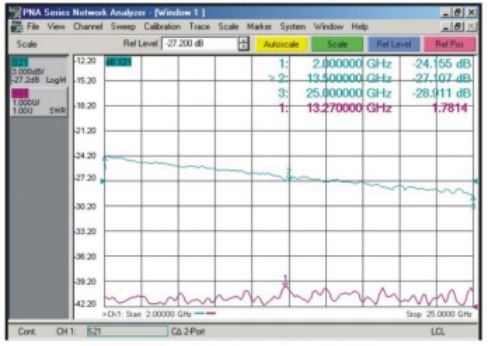

Figure 1 Kêşeya Bersiva Tîpîkî ya Veguhastera K-Band LK-NY20E



● Yekîneya Dimension：mm[inch]

berbiçav

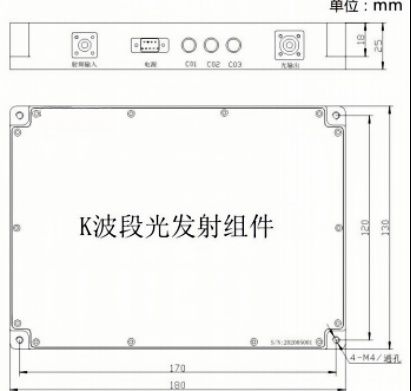

Figure 2 LK-NY20E Dimension Transmitter

Girêdana RF: SMA

Girêdana Hêzê: J30J-9-ZKP


● Pin Of Power Supply

parametreyê Terîf
Derzî 1 2 3 4 5 6 7 8 9
Woltî Vin NC GND NC

● Agahdariya Siparîş bike

Rûpel 1:

nîşan Terîf
20E K-band Veguheztina modulasyona derveyî

Rûpel 2:

Navê dizî Frekans (THz) Wavelength (nm)   Navê dizî Frekans (THz) Wavelength (nm)
C15 191.5 1565.50 C39 193.9 1546.12
C16 191.6 1564.68 C40 194 1545.32
C17 191.7 1563.86 C41 194.1 1544.53
C18 191.8 1563.05 C42 194.2 1543.73
C19 191.9 1562.23 C43 194.3 1542.94
C20 192 1561.41 C44 194.4 1542.14
C21 192.1 1560.61 C45 194.5 1541.35
C22 192.2 1559.79 C46 194.6 1540.56
C23 192.3 1558.98 C47 194.7 1539.77
C24 192.4 1558.17 C48 194.8 1538.98
C25 192.5 1557.36 C49 194.9 1538.19
C26 192.6 1556.55 C50 195 1537.4
C27 192.7 1555.75 C51 195.1 1536.61
C28 192.8 1554.94 C52 195.2 1535.82
C29 192.9 1554.13 C53 195.3 1535.04
C30 193 1553.33 C54 195.4 1534.25
C31 193.1 1552.52 C55 195.5 1533.47
C32 193.2 1551.72 C56 195.6 1532.68
C33 193.3 1550.92 C57 195.7 1531.9
C34 193.4 1550.12 C58 195.8 1531.12
C35 193.5 1549.32 C59 195.9 1530.33
C36 193.6 1548.51 C60 196 1529.55
C37 193.7 1547.72 C61 196.1 1528.77
C38 193.8 1546.92 C62 196.2 1527.99

Rûpel 3:

nîşan Terîf
PM1 Panda Fiber
PM2 Fiber eliptîk

Rûpel 4:

nîşan Terîf
CM Xweseriya bikarhêner
A FC / APC
Applications

  • Antenna＆Radar

  • Satcom

  • Pergala tedbîrên elektronîkî

  • Veguhastina/derengiya girêdanên RF-ya analog

  • Broadband Têkiliya Wireless

  • Stasyona bingehîn a pêwendiya mobîl

  • sîstema DWDM

  • Pergalên radarê yên belavkirî

Product Related
