LK-NYDMD DWDM Microwave DFB Laser Module
- Modulation Direct DFB Laser
- Rêzeya Bilind-Dînamîk
- Dirêjahiya pêlê: CWCM
- 18 GHz Bandwidth
- Niha sînorê kêm
- Hêza derketina bilind
- Pakêta butterfly 7pin bi girêdana SMA
- Germahiya doza xebitandinê: -40 heta 70 ℃
- Baweriya Pêşkeftî
Description Product
Lazera LK-NYDMD lasera bertekên belavbûyî (DFB) ku rasterast modulkirî ye çêtir e ku ji bo serîlêdanên ku bandên pir fireh daxwaz dikin di ragihandinên fîber optîk ên xêz de performansa berbiçav peyda dike. LK-NYDMD wekî alternatîfek pêşkeftî ji pergalên kabloya coaksial a kevneşopî re xizmet dike, di veguheztina nîşanên frekansa bilind ên 12 GHz an 18 GHz de pêş dikeve.
Bi parastina yekrêziya sînyala RF-ê di forma wê ya orjînal de, van lazer pêbaweriya torên ragihandinê yên mîkropêl bi girîngî zêde dikin. Bi saya van taybetmendiyan, LK-NYDMD qalîteya sînyalê di nav cûrbecûr serlêdanan de, wek kontrolkirina antenna dûr, telemetrî, belavkirina dem û nîşaneyên referansê, û her weha pergalên rêza pîvandin û derengmayînê, bi berçav çêtir dike.
LK-NYDMD îzolatorek optîkî ya yekbûyî, sarkerê termoelektrîkî (TEC), termîstor, çîpê dîoda lazer, û fotodîoda çavdêriyê vedihewîne, ku hemî di nav pakêtek perperokê ya 7-pinî de hatine mohrkirin da ku parastina hermetîk misoger bike û performansa pezê biparêze.
Taybetiyên teknîkî
| Dengên Maximum Nêzik | ||||
|---|---|---|---|---|
| parametreyê | nîşan | Min. | Max. | Yekbûn |
| Dioda Laser pêş niha | If | - | 120 | mA |
| Dioda Laser berevajî voltaja | V | - | 1 | V |
| Hêza pêşiyê | Pf | - | 20 | dBm |
| PD voltaja berevajî | V | - | 15 | V |
| Berê niha (PD) | Im | - | 2 | mA |
| germahîya Operation | To | -40 | + 70 | ° C |
| Germahiya Storage | Ts | -55 | + 85 | ° C |
| Storage humdity nisbî | Sr | - | 85 | % |
| Taybetmendiyên Optîkî û Elektrîkî (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| parametreyê | nîşan | Testert Test | Min | type | Max | Yekîneyên | Not |
| Mehridad | λ | IF = IOP, T = TOP | DWDM (ITU) 1550 - |
nm | |||
| Pircarînî | - | X Vebijêrk | 0.1 | - | 12 | GHz | - |
| Ku vebijêrk | 1 | - | 18 | ||||
| Hêza Output Optîk | P | IF=Iop | - | 10 | - | mW | 1 |
| Niha Thershold | Ith | λ=1550nm | - | - | 10 | mA | - |
| Operasyona niha | Iop | λ=1550nm | - | 55 | 100 | mA | - |
| Voltaya operasyonê | Vop | λ=1550nm | - | 1.5 | 2.5 | V | - |
| karîgerîya Slope | SE | - | 0.2 | - | - | W/A | - |
| Rêjeya tepisandina Side-mode | SMSR | λ=1550nm,IF=Iop | 30 | - | - | dB | - |
| Rative Intensity Noise | RIN | - | -150 | -130 | dB/Hz | - | |
| Bandora (-3dB,I=60mA) | S21 | X Vebijêrk | - | 12 | - | GHz | - |
| Ku vebijêrk | - | 18 | - | ||||
| Windabûna vegerandin | VSWR | X Vebijêrk | - | - | 2 | dB | - |
| Ku vebijêrk | - | - | 2.2 | ||||
| Input 1 dB Compression | - | 15 | - | - | dBm | - | |
| Berxwedana Thermistor | Rth | @25°C | - | 10 | - | Kohm | - |
| TEC niha | It | - | - | - | 1.2 | A | 2 |
| voltaja TEC | Vt | - | - | 2.5 | V | 2 | |
| Kapasîteya (PD) | Ct | - | - | 20 | pF | - | |
| Çavdêriya niha | Im | - | 0.10 | - | 2.0 | mA | - |
| Nihaya tarî (PD) | Id | - | - | 50 | nA | - | |
Notes:Hemî çîpên lazerê ji waferên ku bi karanîna gelek amûrên nûner ên ku divê ji bo şewitandinê hilberek pejirandî bi dest bixin hatine pejirandî têne.
1.Germahiya lazerê 25℃ hatî danîn, nihaya bias li 55mA
2. Germahiya doza operasyonê -40~70℃
● Daneyên tîpîk
(λ=1550nm, TC =25 ℃)

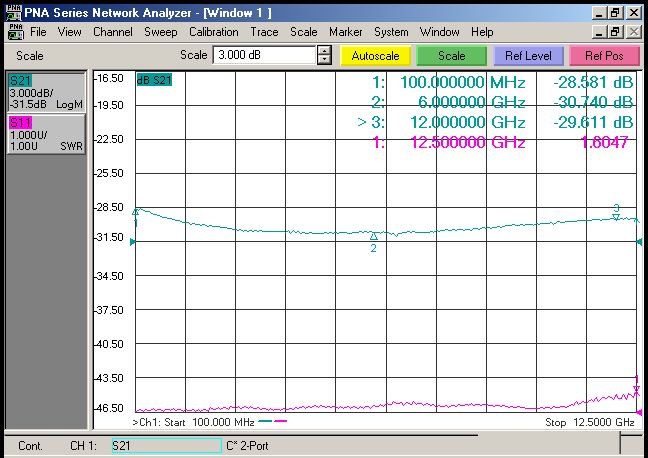

(Daneyên Fig. 1 X- Band S11 û S22)

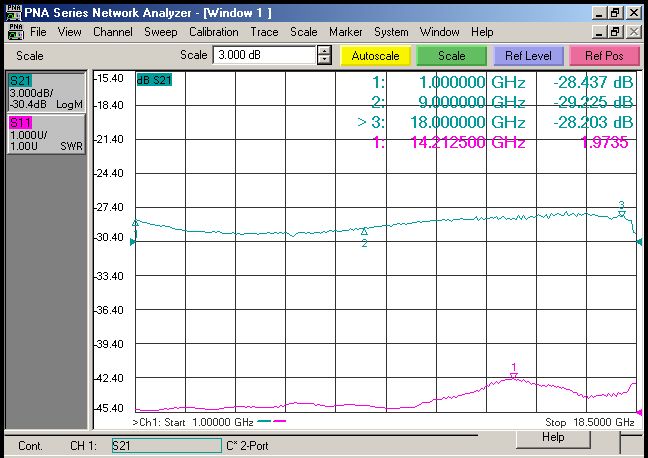

(Fig. 2 Daneyên Ku- Band S11 û S22)
● Şematîka elektrîkê
| Birêvebirin# | Karî |
| 1 | Termîstor |
| 2 | Termîstor |
| 3 | LD-(Bias) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Cooler+ |
| 7 | sartir- |
| 8 | LD-(RF) |
| 9 | Erd |
● Xêzên xêzkirî (Yekîn: mm[inç])
RF Connector: SMA
● Siparîşa Agahî
Rûpel 1:
| Navê dizî | Terîf |
| DM | DWDM (Dense Wavelength Division Multiplexing) 7 PIN pakêta butterfly |
Rûpel 2:
| Navê dizî | Bandwidth analog |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Rûpel 3:
| Qenal | Frekans (THz) | Dirêjahiya pêlê ya navendî (nm) | Qenal | Frekans (THz) | Dirêjahiya pêlê ya navendî (nm) | |
| C01 | Her dirêjahiya pêla xwerû ya xwestî | C37 | 193.7 | 1547.72 | ||
| C02 | Ne-ITU, 1547 nm - 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Ne-ITU, 1557 nm - 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Ne-ITU, 1530 nm - 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
Rûpel 4:
| Navê dizî | Type Connector | Bingotin |
| A | FC / APC | Yek-mode 9 / 125 μm pigtailê fiber, 0.9 mm, dirêjahiya 1 m |
| S | SC / APC | |
| N | No Connector |
● Tedbîr
Ji bo ku fîber zirarê nebîne, tîrêjê lêdana fîberê ji 20 mm kêmtir nabe.
Berî ku wê bi çerxa opto-optoyê ve girêbidin, pê ewle bin ku rûyê hevgirêdana fiber paqij e.
Di hilanîn, veguheztin û karanîna de parastina ESD-ya maqûl hewce ye.
Applications
Têkiliyên Daneyên Bilind-Speed
Antenna Remoting
Torên Cellular û PCS
Veguheztina girêdanên RF analog
Têkiliyên Leşkerî
Şopandin, Telemetrî û Kontrolkirin
Pergalên Telemetry
Sîstemên Leşkerî û Parastinê
