LK-NYSD Mini UWB DML Laser Module

  • Miniature Design
  • Modulation Direct
  • Rêzeya Bilind-Dînamîk
  • 18 GHz Bandwidth
  • Niha sînorê kêm
  • Hêza derketina bilind
  • Pakêta butterfly 7pin bi girêdana SMA
  • Germahiya doza xebitandinê: -40 heta 70 ℃
  • Baweriya Pêşkeftî
  • RIN kêm
VEKOLÎN

+ 86 29 88244373

Description Product

Lazer LK-NYSD lasera DFB-ya kompakt, rasterast modulkirî ye ku ji bo performansa bilindtir di pergalên ragihandinê yên fiber optîk ên xêz de hatî çêkirin. Ew dikare di 1310nm, 1550nm, û CWCM de dirêjahiya pêlan biweşîne. Van lazeran ji pergalên kabloya coaxial re ji bo veguheztina nîşanan di frekansên 12 GHz an 18 GHz de cîhgirek çêtir xizmet dikin.

Ew pêbaweriya torgilokên ragihandinê yên mîkrojen bi parastina yekbûna sînyala RF-ê di dema veguheztinê de zêde dike. Ji ber van taybetmendiyan, ev hilberên lazerê bi girîngî qalîteya sînyalê li seranserê cûrbecûr serlêdanan, wek dûrkirina antenna, telemetrî, belavkirina nîşana dem û referansê, û xetên pîvandin û derengiyê zêde dike.

Lazera LK-NYSD îzolatorek optîkî ya yekbûyî, sarkerê termoelektrîkî (TEC), termîstor, çîpê dîoda lazerê, û fotodîoda çavdêriyê vedihewîne, ku hemî di nav pakêtek perperokê ya 7-pîn de hatine mohrkirin da ku parastina hermetîk misoger bike.

Taybetiyên teknîkî

Dengên Maximum Nêzik

parametreyê nîşan Min. Max. Yekbûn
Dioda Laser pêş niha If - 120 mA
Dioda Laser berevajî voltaja V - 1 V
Hêza pêşiyê Pf - 20 dBm
PD voltaja berevajî V - 15 V
Berê niha (PD) Im - 2 mA
germahîya Operation Ber -40 + 70 ° C
Germahiya Storage Ts -55 + 85 ° C
Storage humdity nisbî Sr - 85 %

Taybetmendiyên Elektrîk / Optîkî (TC = 22±3℃)

parametreyê nîşan Testert Test Min type Max Yekîneyên Not
Mehridad λ IF = Iop, T = Top 1310nm, 1550nm, CWDM
-		 nm hilbijartin
Pircarînî - X band 0.1 - 12 GHz -
Ku band 1 - 18
Hêza Output Optîk P IF=Iop - 10 - mW 1
Niha Thershold Ith - - - 10 mA -
Operasyona niha Iop - - 55 100 mA -
Voltaya operasyonê Vop - - 1.5 2.5 V -
karîgerîya Slope SE - 0.2 - - W/A -
Rêjeya tepisandina Side-mode SMSR IF=Iop 30 - - dB -
Dengê Zêdebûna Nisbî RIN - - -150 -130 dB/Hz -
Bandora (-3dB, I=60mA) S21 X band - 12 - GHz -
Ku band - 18 -
windabûna vegerê (VSWR) VSWR X band - - 2 dB -
Ku band - - 2.2
Input 1 dB Compression - - 15 - - dBm -
Berxwedana Thermistor Rth @25°C - 10 - Kohm -
TEC niha It - - - 1.2 A 2
voltaja TEC Vt - - - 2.5 V 2
Kapasîteya (PD) Ct - - - 20 pF -
Çavdêriya niha Im - 0.10 - 2.0 mA -
Nihaya tarî (PD) Id - - - 50 nA -

Notes:Hemî çîpên lazerê ji waferên ku bi karanîna gelek amûrên nûner ên ku divê ji bo şewitandinê hilberek pejirandî bi dest bixin hatine pejirandî têne.

1. Germahiya lazerê 25℃, 55mA niha bias

2. Germahiya doza operasyonê -40~70℃


● Curve Tîpîkî

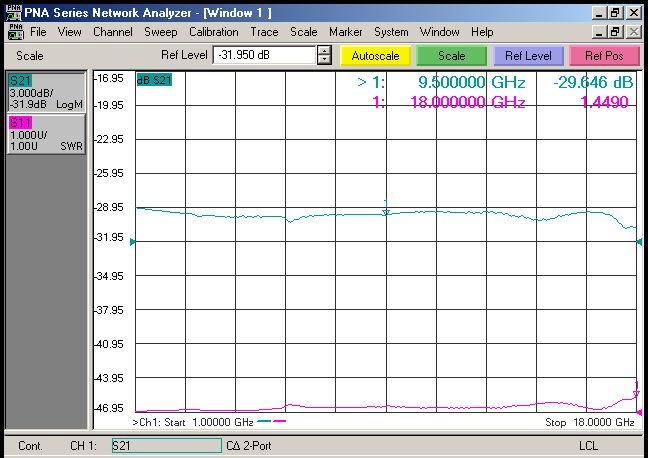

Xiflteya 1. LK-NYSD Series laser X band S-kevir

Xiflteya 2. LK-NYSD Series laser Ku band S-kevir


● Spectrogram tîpîk

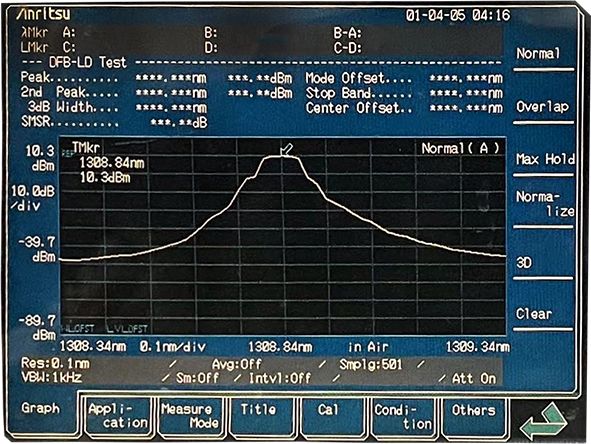

Figure 3. LK-NYSD Series laser Spectrogram - band 1nm

Figure 4. LK-NYSD Series laser Spectrogram - band 10nm


● Dimension

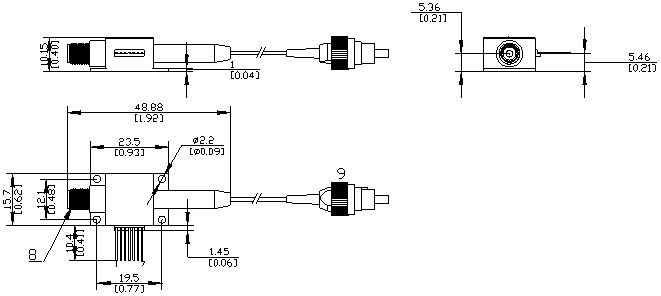

jimar 5. Pîvana Rêzeya LK-NYSD


● Definition of Pin

Şanî Binavî
Derzî 1 2 3 4 5 6 7 8 9
Terîf PD- PD+ LD- Termîstor Termîstor TEC- TEC+ Derketina RF Ketina optîkî输入
Awa -- -- -- -- -- -- -- SMA-K FC / APC

● SIPER AGAHÎ

Rûpel 1:

model 13 15 W1 W2 W3 W4 W5 W6 W7
Wavelength (nm) 1310 1550 1270 1290 1310 1330 1350 1370 1390
CWDM

Rûpel 2:

model Pircarînî
X 0.1 ~ 12 GHz
Ku 1 ~ 18 GHz

Rûpel 3:

model Cureyê girêdana optîkî Bingotin
N Customized
A FC / APC Standard 9/125μm fiber moda yekane
P FC / PC Standard 9/125μm fiber moda yekane

Applications

  • Têkiliyên Daneyên Bilind-Speed

  • Antenna Remoting

  • Torên Cellular û PCS

  • Veguheztina girêdanên RF analog

  • Têkiliyên Leşkerî

  • Şopandin, Telemetrî û Kontrolkirin

  • Pergalên Telemetry

  • Sîstemên Leşkerî û Parastinê

Product Related
VEKOLÎN
