LK-NY15T UWB Veguhezkarê Rasterast Modulated
- Leza Bilind a DFB Laser rasterast Modulated
- Bandora Ultra-berfireh (ji 18 GHz çêtir)
- Kontrola Hêza Optîkî ya Xweser
- Germahiya doza xebitandinê: (-40℃-70℃)
- Dirêjahiya pêlê 1550nm
- Rêjeya tepisandina moda alî ya hêja
- Pir entegre, pakkirina modulê
- Rêzeya Bilind-Dînamîk
- Hêza derketina bilind
Description Product
Veguhasterê LK-NY15T di serî de ji çend hêmanên sereke pêk tê, lazera Bertekên Berhevkirî (DFB) rasterast bi modulasyona bilez a bilind, çerxa ji bo kontrolkirina hêza optîkî ya otomatîk, çerxa ji bo kontrolkirina germahiya otomatîk, çerxa veguheztina voltaj-astbarker, û çerxa şopandin û nîşankirinê vedihewîne.
Ev veguhezker bi dirêjahiya pêlê 1550 nm kar dike û xwedan pêlavek modulasyonê ye ku ji 18 GHz derbas dibe, bi hêzek derketinê ya ku dikare bigihîje 10 mW, di heman demê de dirêjahiya pêlê hilberek aram diparêze. Ew ji hêla yek dabînkerek hêzek erênî ve tê hêz kirin, ku xebata aram li seranserê voltaja ji +7V heya +36V misoger dike.
Wekî din, Transmitter LK-NY15T bi fonksiyonên ku rewşa normal ya hem dabînkirina hêzê û hem jî hilbera hêza optîkî destnîşan dike, ji bikarhêneran re bertekên xebitandinê yên xwerû peyda dike.
Taybetiyên teknîkî
Dengên Maximum Nêzik
| parametreyê | nîşan | Min. | Tîp. | Max. | Yekbûn |
| Germahiya Storage | TSTG | -55 | + 25 | + 85 | ℃ |
| germahîya Operation | TC | -40 | + 25 | + 70 | ℃ |
| hêza têketina RF1 | Pin | - | + 10 | + 20 | dBm |
| Woltî | Vin | +7 | + 12 | + 36 | V |
(1) Moda xebatê ya pêla domdar (CW).
Taybetmendiya Optîkî û Elektrîkî (TC = 22±3℃)
| parametreyê | nîşan | Rewş | Min. | Tîp. | Max. | Yekbûn |
| Mehridad | λ | - | - | 1550 | - | nm |
| Frequency (3dB) | f3dB | X bend | 0.1 | - | 12 | GHz |
| Ku band | 1 | - | 18 | |||
| Hêza hilberîna ronahiyê | P | - | 5 | 10 | - | mW |
| Dengê Zêdebûna Nisbî | rhine | - | - | - | -155 | dBc/Hz |
| windabûna vegerê (VSWR) | VSWR | X bend | - | - | 2 | - |
| Ku band | - | - | 2.2 | |||
| Input 1 dB Compression | - | - | + 13 | + 15 | - | dBm |
Dabînkirina Hêzê (TC = 22±3℃)
| parametreyê | Min. | Tîp. | Max. | Yekbûn |
| Woltî | +7 | + 12 | + 36 | V |
| niha(2) | 0.07 | 0.1 | 1 | A |
(2) Rewşa testê: Vin=+12V.
● Curve Bersiva Tîpîkî

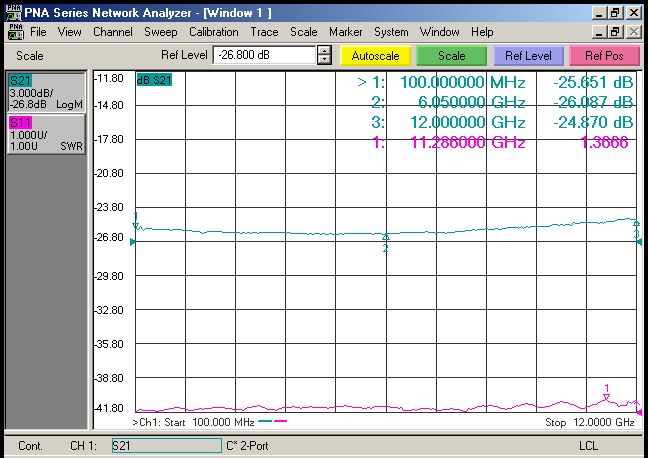

Figure 1 LK-NY15T-X Transmitter Tîpîk Bersiva Curve
Xiflteya 2 LK-NY15T-Ku Bersiva Tîpîkî ya Veguhasterê
● Spectrogram tîpîk

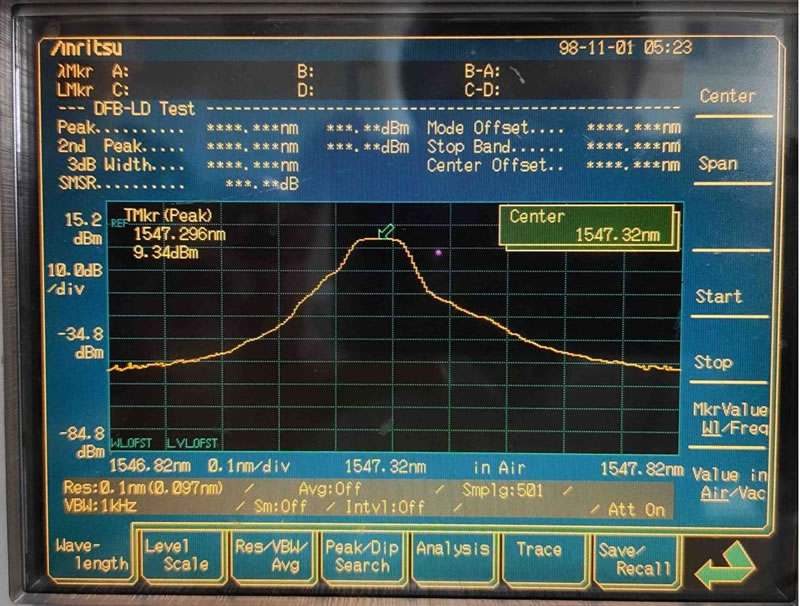

Figure 3 LK-NY15T Transmitter Typical Spectrogram
● Yekîneya Dimension：mm[inch]
Figure 4 LK-NY15T Dimension Transmitter
Girêdana RF: SMA
Girêdana Hêzê: J30J-9-ZKP
● Pin Of Power Supply
| parametreyê | Terîf | ||||||||
| Derzî | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Woltî | + 12V | NC | GND | NC | |||||
● Order Information
Rûpel 1:
| nîşan | Terîf |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Etivanê 2
| nîşan | Type Connector | Terîf |
| N | Customized | Customized |
| A | FC / APC | Standard 9/125μm fiber SM |
| P | FC / PC | Standard 9/125μm fiber SM |
Applications
Antenna＆Radar
Pergala tedbîrên elektronîkî
Veguheztina girêdanên RF analog
Broadband Têkiliya Wireless
Stasyona bingehîn a pêwendiya mobîl
